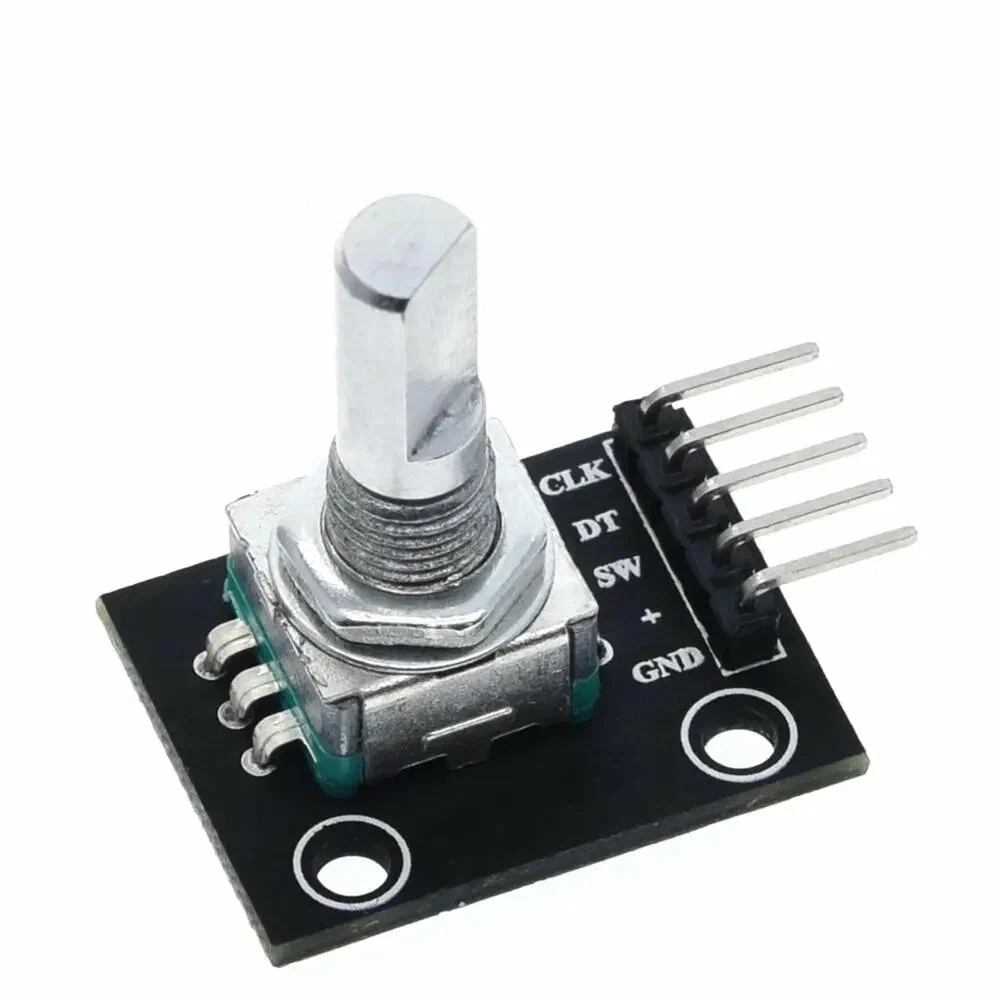

Модуль энкодера для Arduino 360° HW-040 (KY-040) с гайкой и шайбой

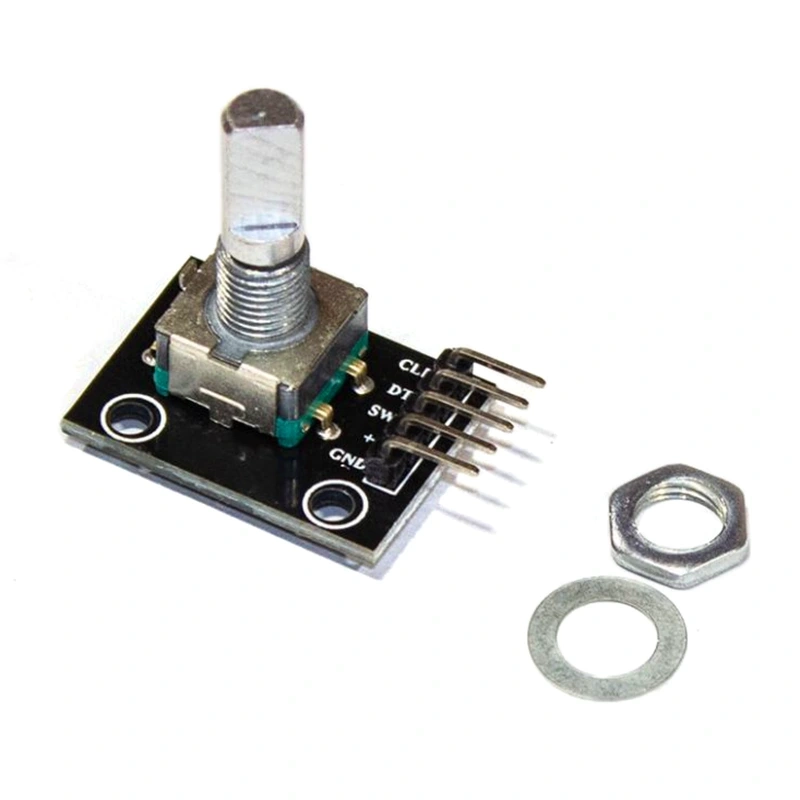

Модуль энкодера с кнопкой + гайка, шайба

Тип модуля:  энкодер поворотный инкрементальный
Маркировка по классификации модулей для Ардуино:  KY-040 (HW-040)
Тип крепления:  плата на болты или гайкой к панели
Количество импульсов на один полный оборот ручки:  20
Рекомендуемое рабочее напряжение: 3.....15 В
Макс. ток контактов:  10 мА
Макс. ток через кнопку   20 мA
Поворот ручки:   360 градусов
Выход с энкодера:  2-битный код Грея
Размеры: 26 x 18 x 22 мм

Модуль энкодера (от англ. encoder — «кодирующее устройство») — датчик угла поворота, преобразователь угловых перемещений. Это устройство, которое преобразует угол поворота ручки валкодера в цифровой 2 битный сигнал, позволяющий определить угол поворота и направление вращения. Широко применяется в качестве устройства ввода информации, программной регулировки громкостью, тембром и другими параметрами звуковоспроизводящей аппаратуры (в качестве цифрового потенциометра). Встроенная кнопка превращает энкодер в удобный инструмент для управления меню, с его помощью можно прокручивать список и выбирать нужные позиции.

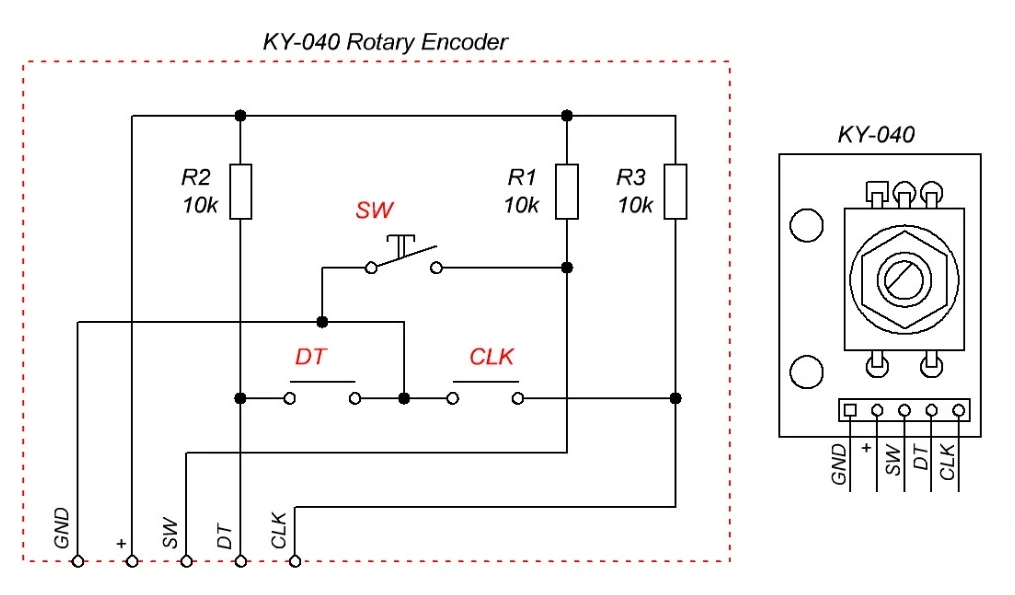

Схема модуля энкодера KY-040 (HW-040)
