В сервисный центр поступил телевизор с необычной неисправностью: при включении матрица перебирает цвета — поочередно появляются цветные поля: красный, зеленый, синий и т. д.

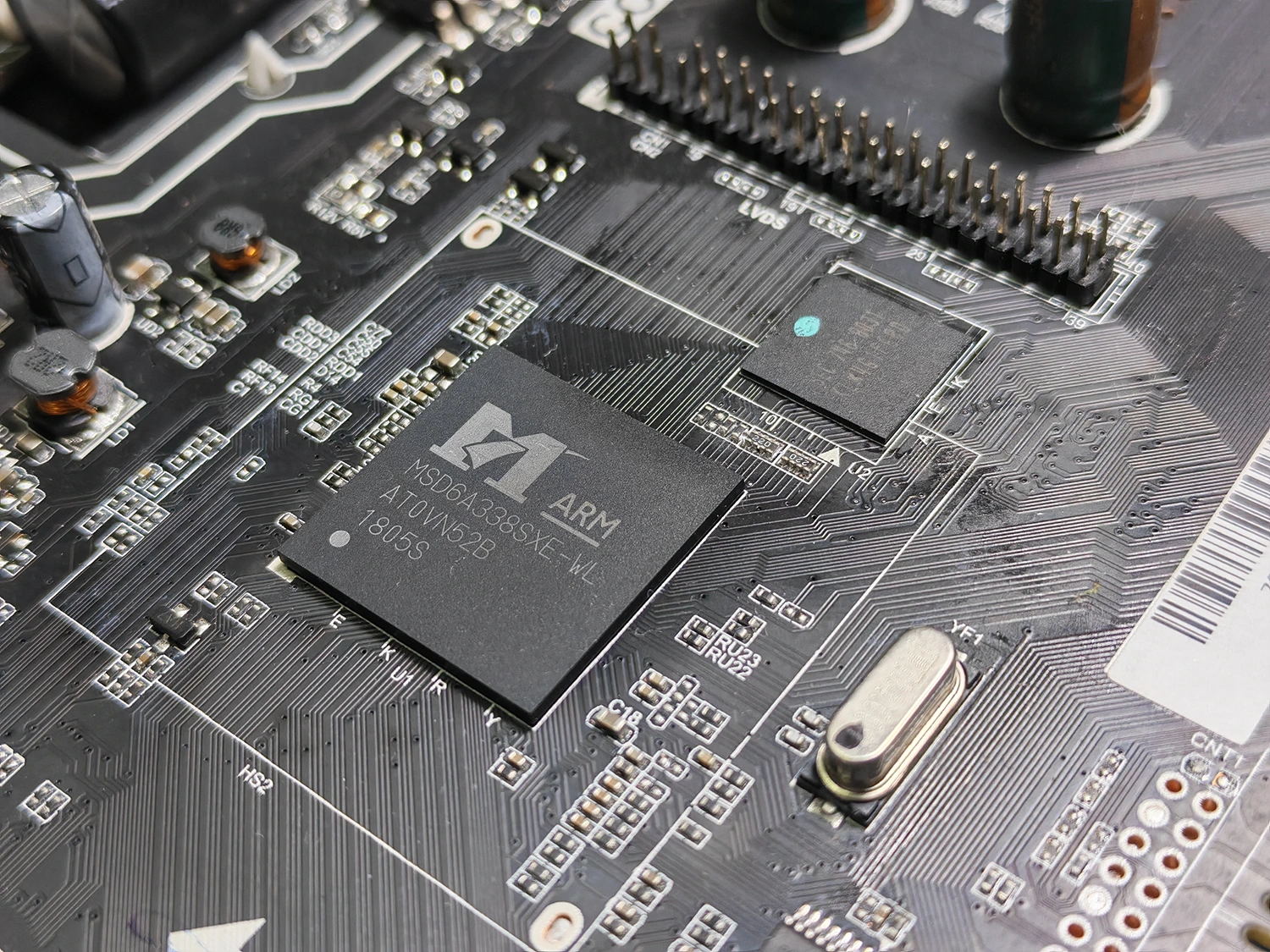

Во время разговора с владельцем выяснилось, что телевизор после грозы и он самостоятельно приобрел и установил main плату, после чего телевизор стал включаться, но на экране вместо изображения поочередно загораются цвета.

В очередной раз пришлось прочитать клиенту лекцию, что платы с одним партномером и визуально одинаковые ставятся на множество моделей телевизоров разных брендов и диагоналей, имеют разные прошивки, работают с разными панелями, разными пультами, настроены на разный ток подсветки.

Через пару дней приходит очередь данного экземпляра попасть на рабочий стол, тут стоит уточнить состав:
POLARLINE 40PL51TC-SM, main TP.MS338E.PB803, panel V400HJ6-PE1 Rev.C3.

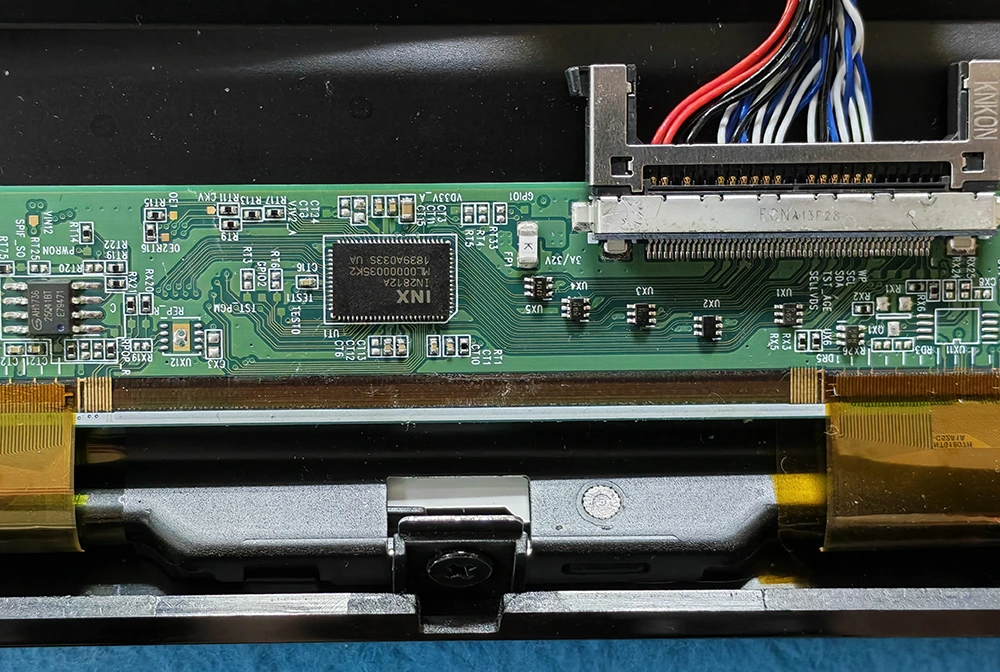

В принципе дефект понятен — поочередное включение разных цветов это режим теста матрицы, большинство современных T-con (Timing Controller, контроллер матрицы) при подаче питания, но отсутствии (или несовпадении битности) сигнала LVDS переходят в тестовый режим, то есть именно Timing Controller генерирует цветные поля — что косвенно указывает на работоспособность и матрицы и T-con. Кроме того не так давно был опыт с другим ТВ, когда в eMMC залил ПО от другой модели и матрица также перешла в режим теста.

Учитывая всё вышесказанное, наступает уверенность, что причина именно в неподходящей прошивке, ведь майн от другого телевизора, и, забегая вперед, скажу, что это тот случай, когда опыт подводит, заставляя браться сразу за сложное вместо простых последовательных операций.

В общем, находим подходящий дамп, снимаем eMMC, накатываем шары и в программатор на пару часов, по готовности ставим всё на место, включаем телевизор и видим ту же самую картину. Выдыхаем и начинаем диагностику с того, с чего она и должна начинаться после осмотра — берем в руки мультиметр.

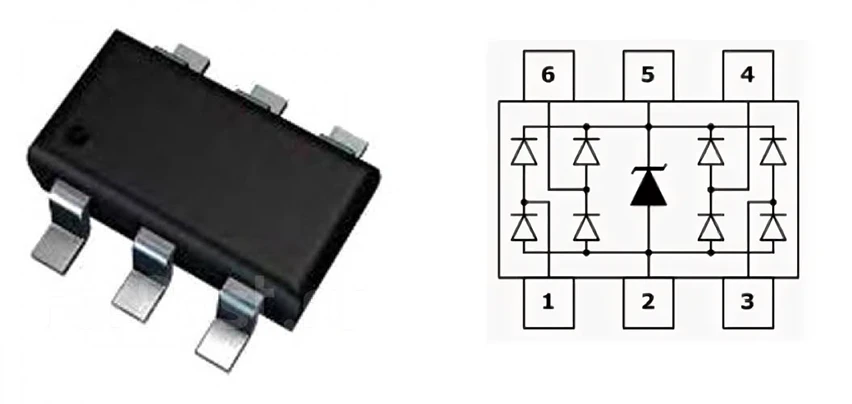

Измерять все основные напряжения на планке-матрице VGH, VGL, V33V, VCOM бессмысленно, ведь у нас и так четкая картинка цветных полей, поэтому начинаем замерять LVDS и сразу же видим: две пары имеют сопротивление относительно общего провода, близкое к нулю. Наиболее частая проблема в таких случаях — защитные стабилитроны в корпусе SOT23-6 (SOT-26), снимаем их временно, но, увы, на одной из пар короткое замыкание остается.

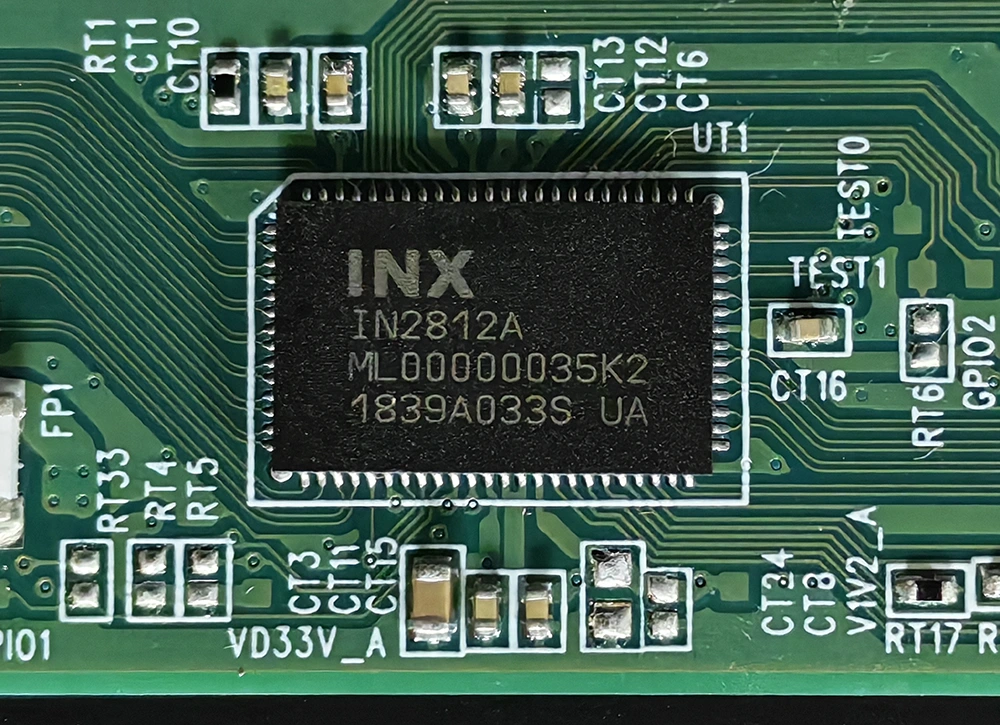

Получается следующая ситуация: на шинах LVDS у нас остается только одно устройство — контроллер матрицы, он же Timing Controller IN2812A, который, несмотря на свой пробитый внутренний порт LVDS, сохранил свою работоспособность, продолжал выводить нам цветные поля и этим ввел в заблуждение о полной работоспособности T-con.

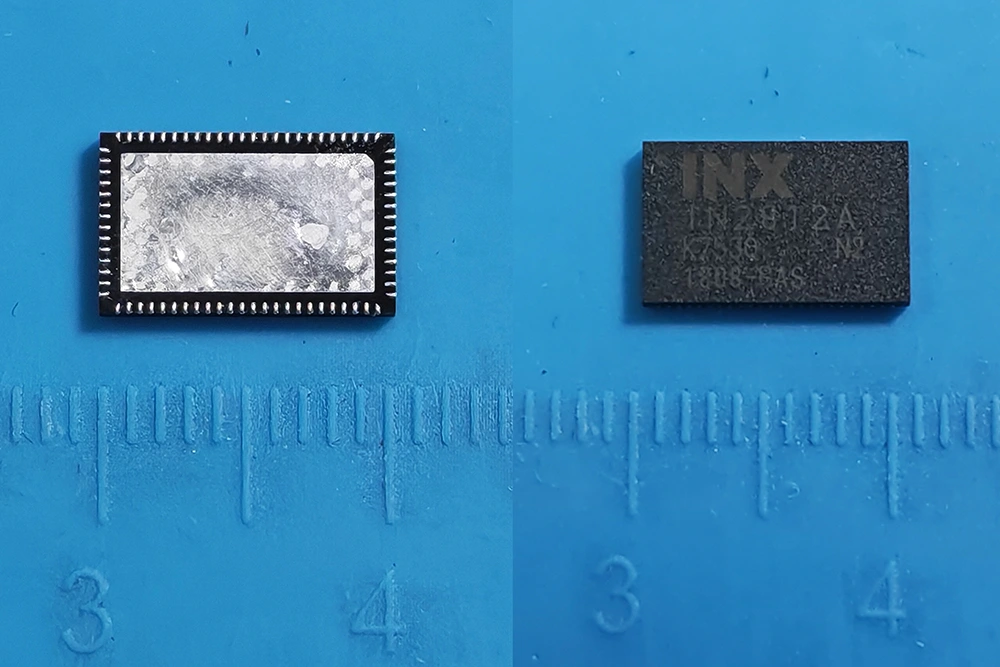

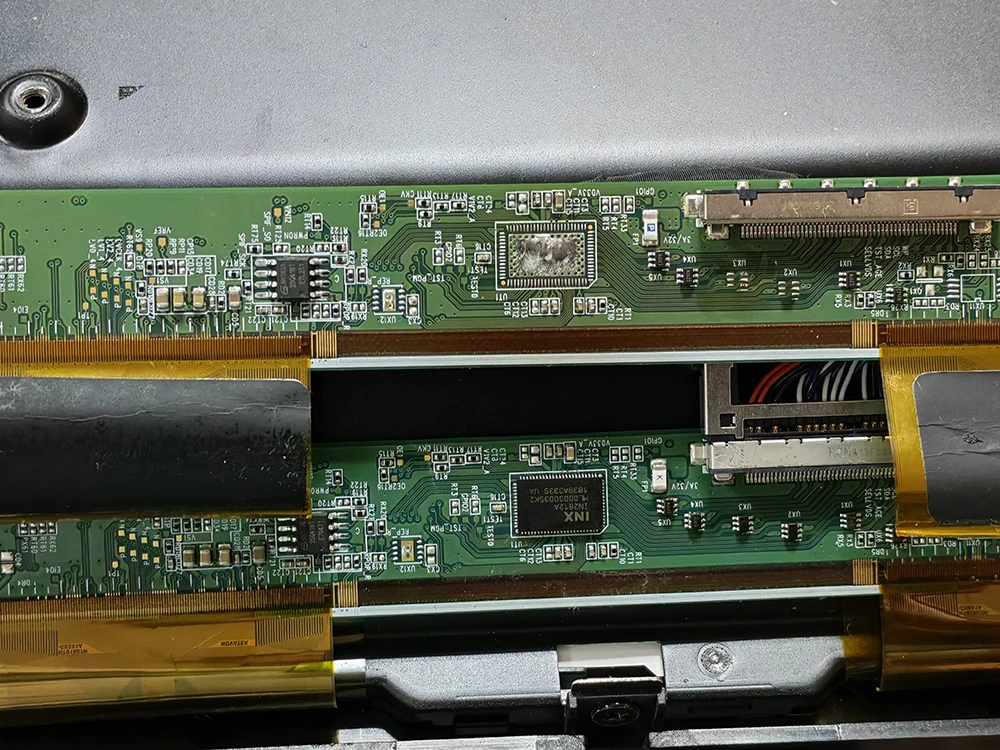

Далее ищем контроллер IN2812A, в Китае ему цены не сложат, дороже чем ЦП, + ждать месяц, но удалось купить на разборке планку с разбитого ТВ, сам T-con находится на планке матрицы, что сильно усложняет его замену, сама процедура засунуть 40" телевизор под микроскоп уже событие, к тому же планка расположена под наклоном примерно в 45°, а короткие шлейфы не позволяют повернуть всё в удобную плоскость. Но это уже сложности монтажа, ведь самое сложное — это диагностика, и, как я неоднократно убеждался, опыт не только помогает, но в редких случаях способен повести по ложному и не самому простому пути.

Эпилог: контроллер матрицы IN2812A установили с планки донора, защитные стабилитроны на шины LVDS также взяты с донора, и хотя многие производители в погоне за экономией их вообще не ставят, мы не будем им уподобляться. Майн у нас предварительно прошит под нужную модель, поэтому с изображением проблем не возникло. После тестов телевизор отправился домой к клиенту в ожидание, что следующее стихийное бедствие обойдет его стороной.
