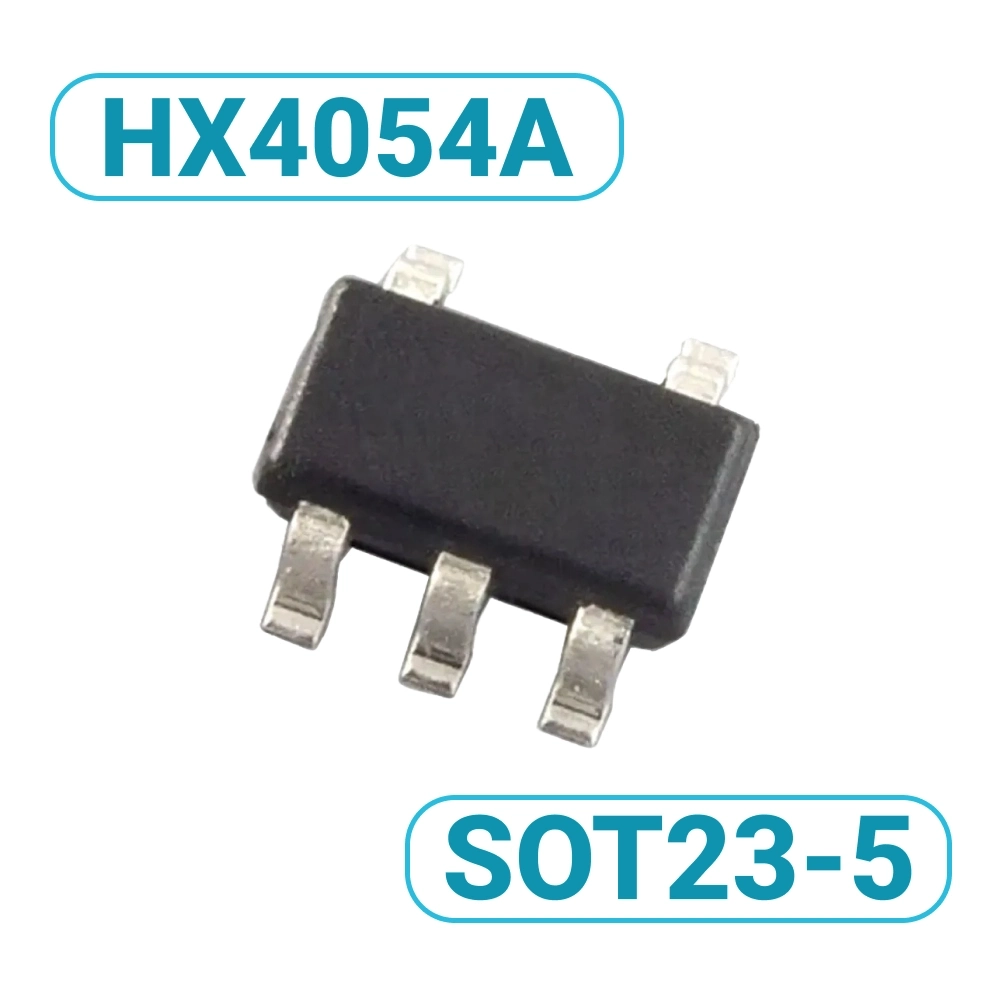

HX4054A Контроллер заряда Li-lon батареи LTH9 SOT23-5 SOP25

HX4054A Контроллер заряда Li-lon батареи LTH9 SOT23-5 SOP25

• Артикул: CHP294
• Название микросхемы HX4054A
• SMD маркировка на корпусе LTH9*
• Ток заряда до 600мА
• Номинальный ток заряда 500мА
• Оптимальное напряжение питания 5 В
• Допустимый рабочий диапазон напряжение питания  от 4 до 6 В
• Индикация заряда на выводе  CHRG
• Защита от КЗ на выходе
• Защита от перегрева(снижение тока заряда при температуре больше 115 градусов)
• Минимальное число дополнительных деталей в схеме
• Тип корпуса SOP23-5L  (SOP-25)

Ток заряда: задается резистором между пятым выводом PROG микросхемы и общим проводом по формуле R_prog=1000/I_bat,  где I_bat -ток заряда в миллиамперах,  R_prog -сопротивление резистора в килоомах.

Расположение выводов HX4054A (LTH9)

Схема включения HX4054A

Структурная блок схема HX4054A
