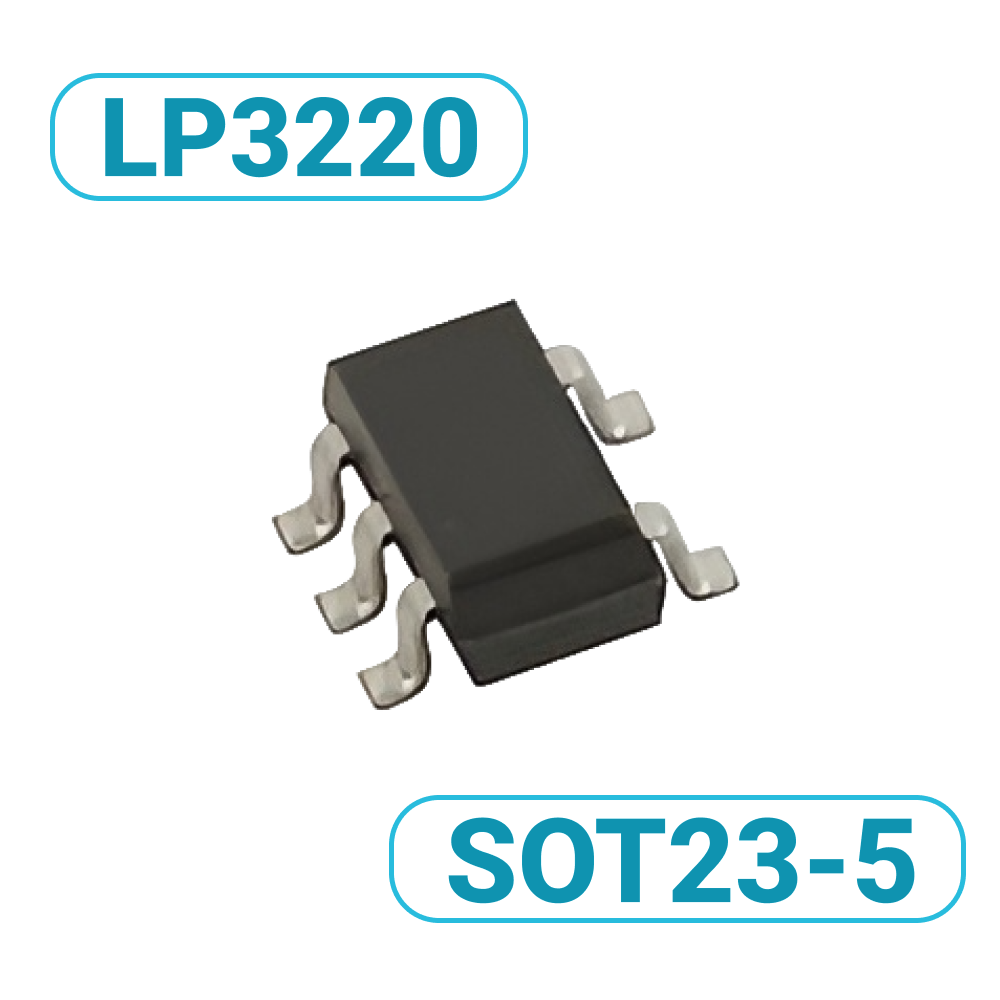

LP3220 DC-DC понижающий преобразователь LP3220AB5F 1.5МГц 1А SOT23-5 SOT25

LP3220 DC-DC понижающий преобразователь
 1.5МГц  1А SOT23-5 SOT25



LP3220 — это высокоэффективный понижающий DC-DC преобразователь с частотой переключения 1,5 МГц, предназначенный для портативных устройств. Он поддерживает входное напряжение от 2,5 до 5,5 В и обеспечивает выходной ток до 1,0 А при КПД до 94%. Микросхема оснащена функциями мягкого запуска, защиты от короткого замыкания и перегрева, а также имеет сверхнизкий ток потребления в режиме ожидания — менее 1 мкА. LP3220 выпускается в компактном корпусе SOT23-5 и подходит для применения в мобильных телефонах, КПК, GPS-устройствах и другой портативной электронике.

Краткие характеристики:

Артикул: CHP238
Наименование: LP3220AB5F
Тип: Высокоэффективный Синхронный PSM/PWM понижающий
DC-DC  преобразователь  с мягким стартом
КПД:  до  94%
Тип корпуса:  SOT23-5
Рабочая  частота:  постоянная 1.5 мГц
Маркировка на корпусе:    LPS  A1***
Выходной ток преобразователя:  1  А
Номинальное входное напряжение:  2.5В  до  5.5В
Макс.   входное напряжение:  6 В
Защита от короткого замыкания
Мягкий старт
Защита от перегрева

Расшифровка маркировки:

LPS
A1YWX

Где:   LPS  A1 = код продукта ;  Y = :Год выпуска ;  W= Неделя выпуска ;  X= партия



Типовая схема включения LP3220

Назначение выводов  LP3220



Структурная блок схема  LP3220





	Datasheet  LP3220
	PDF   920.16 Kb
