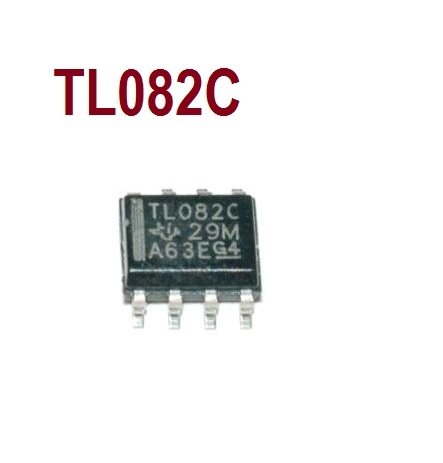

TL082C Универсальный 2-х канальный операционный усилитель с полевым входом TL082 SO-8 CHP060

TL082C Универсальный 2-х канальный операционный усилитель с полевым входом TL082 SO-8

TL082C - двухканальный операционный усилитель с малым температурным дрейфом для работы в бытовом диапазоне температур (0..+70°С). Входные каскады TL082 выполнены на полевых транзисторах, что обеспечивает высокое входное сопротивление ОУ.

Предельные режимы TL082CN/TL082CD:

                                                                                                 Мин.          Тип.           Макс.

Напряжение смещения                                                                             ±3mV       ±10mV
Температурный дрейф напряжения смещения                                      10µV/°C
Синфазный входной ток                                                                           20pA         400pA
Дифференциальный входной ток                                                             5pA         100pA
Входное сопротивление                                                                             10¹²om
Выходной ток (к.з.)                                                                                      10mA     40mA         60mA
Коэффициент ослабления синфазных помех                                       70dB      86dB
Коэффициент ослабления нестабильности питания                             70dB       86dB
Ослабление сигнала других каналов                                                     120dB
Коэффициент усиления по напряжению на большом сигнале           25V/mV 200V/mV
Диапазон входных напряжений                                                              ±11V       +15V    -12V
Размах выходного напряжения                                                                ± 10V      ±13,5
Ток потребления(на один усилитель)                                                      1,4mA      2,5mA
Коэффициент гармонических искажений                                                    0,01%
Допустимая скорость нарастания                                                       8V/µS     16V/µS
Граничная частота                                                                                 2MHz       3MHz
Предельные режимы TL082CN/TL082CD:
Напряжение питания±18V
Входное напряжение±15V
Дифференциальное входное напряжение±30V
Диапазон температур 0..+70°С
* Допускается длительное короткое замыкание выхода на "землю" или любой из выводов питания.

Артикул: CHP060

	Datasheet  TL082 .
	PDF   379.84 Kb
