Описание :
Артикул: CON018
Наименование разъема: XH2.54 -2P-200mm

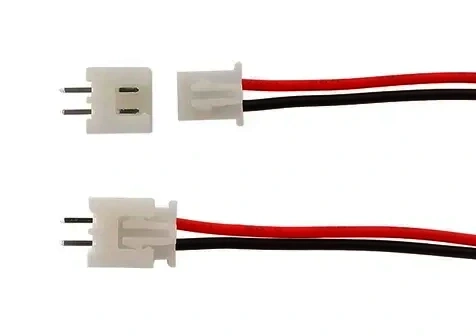

Штекер с проводом + гнездо
Марка провода: 26AWG
Стандарт разъема: JST connectors серия XH
Расстояние между выводами: 2.54 мм
Длинна провода: 20 См
Партномера штекера XHP- 2 , гнезда: B2B-XH-2
Размеры штекеров XH2.54 в мм 2......10pin
![]() |
Выводов | Модель | Размер А | Размер B | Размер C |
2pin | XHP-2 | 2.5 | 5.7 | 7.3 | |
3pin | XHP-3 | 5 | 8.2 | 9.8 | |
4pin | XHP-4 | 7.5 | 10.7 | 12.3 | |
5pin | XHP-5 | 10 | 13.2 | 14.8 | |
6pin | XHP-6 | 12.5 | 15.7 | 17.3 | |
7pin | XHP-7 | 15 | 18.2 | 19.8 | |
8pin | XHP-8 | 17.5 | 20.7 | 22.3 | |
9pin | XHP-9 | 20 | 23.2 | 24.8 | |
10pin | XHP-10 | 22.5 | 25.7 | 27.5 |

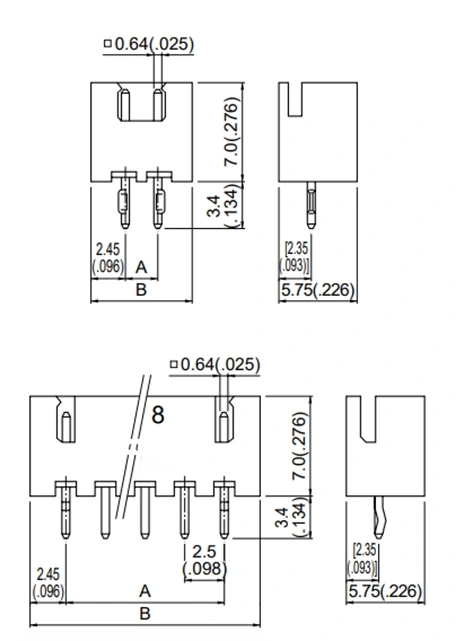

Размеры гнезда XH2.54 в мм 2......10pin
![]() |
Выводов | Модель | Размер А | Размер B |
2pin | B 2B-XH-A | 2.5 | 7.4 | |
3pin | B 3B-XH-A | 5 | 9.9 | |
4pin | B 4B-XH-A | 7.5 | 12.4 | |
5pin | B 5B-XH-A | 10 | 14.9 | |
6pin | B 6B-XH-A | 12.5 | 17.4 | |
7pin | B 7B-XH-A | 15 | 19.9 | |
8pin | B 8B-XH-A | 17.5 | 22.4 | |
9pin | B 9B-XH-A | 20 | 24.9 | |
10pin | B 10B-XH-A | 22.5 | 27.4 |
![]() |
