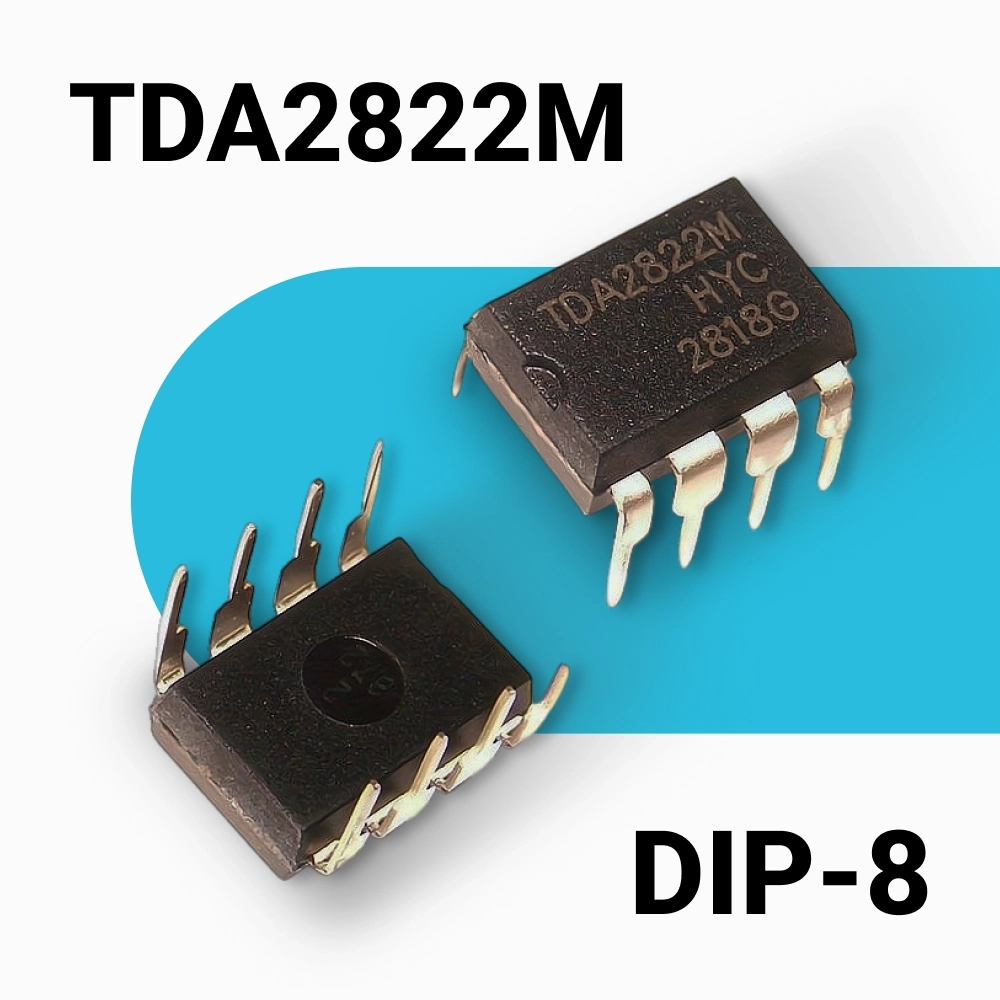

TDA2822M Усилитель звука двухканальный DIP-8 TDA2822

TDA2822M Усилитель звука двухканальный TDA2822

TDA2822M — это интегральная схема с низковольтным питанием в 8-выводном корпусе DIP8. Используется в качестве двухканального усилителя мощности звука в портативных плеерах, радиоприёмниках, колонках и т.д.

ОСОБЕННОСТИ:
- Низкий уровень переходных искажений.
- Низкий уровень тока покоя.
- Питание от 1,8V.
- Возможность мостового (моно) или двухканального (стерео) включения

Наименование:  TDA2822M
Тип корпуса:  DIP-8
Тип: Усилитель звука двухканальный с низковольтным питанием
Максимально допустимое напряжение питания:  15 В
Номинальное напряжение питания:  1,8......15 В
Выходная мощность при f = 1kHz, d = 10%  на один канал:

RL = 8Ω,  VS = 9V ............ 1 Вт
RL = 8Ω,  VS = 6V ............ 0.32 Вт
RL = 4Ω,  VS = 3V ............ 0.11 Вт
RL = 4Ω,  VS = 6V ............ 0.65 Вт
RL = 32Ω,  VS = 9V .......... 0.3 Вт

Выходная мощность при f = 1kHz, d = 10%  в режиме мост:

RL = 16Ω,  VS = 9V ............ 2 Вт
RL = 32Ω,  VS = 9V .............1 Вт
RL = 4Ω,    VS = 4.5V........... 1 Вт
RL = 16Ω,  VS = 6V ............ 1.35 Вт

Схема включения TDA2822M в стерео режиме

Схема включения TDA2822M в режиме мост (моно режим)

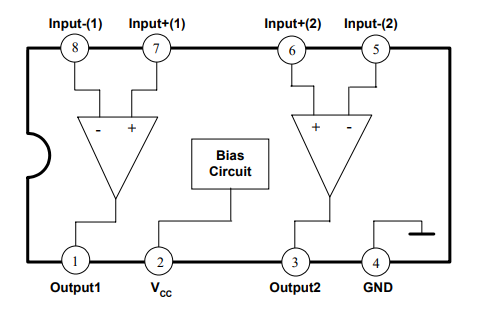

Назначение выводов TDA2822M
