DK1203 Контроллер питания малой мощности DIP-8
22.00руб. 30.00руб.

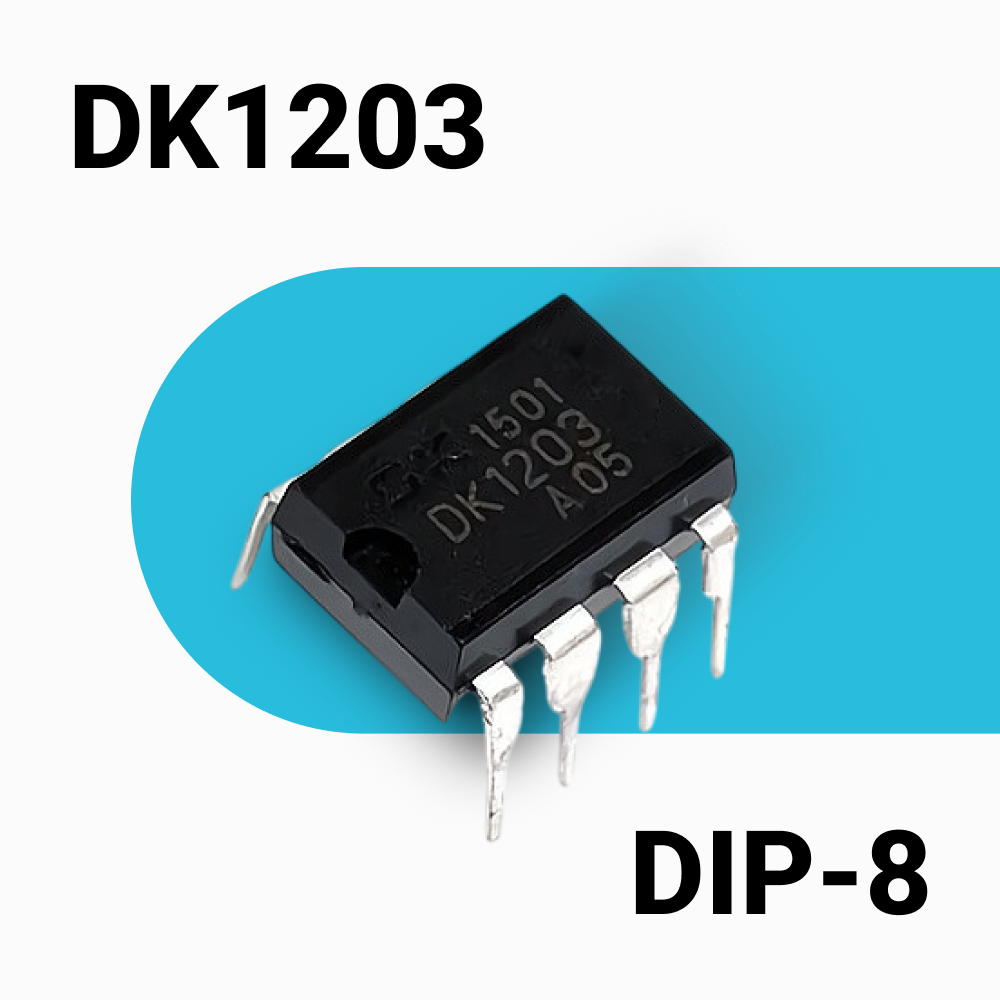

DK1203 Контроллер питания малой мощности DIP-8
DK1203 - это микросхема управления питанием AC-DC с обратной связью по вторичной обмотке. Благодаря встроенному силовому транзистору высокого напряжения на 700В
Тип: Контроллер питания малой мощности со встроенным ключом и малым
Наименование: DK1203
Производитель: Shenzhen Dongke Semiconductor Co., Ltd. ( DK )
Максимальная мощность: 18 Вт
Рабочее напряжение питания на выводе VCC; 4...6 В
Ток потребления VCC: 10....30 мА
Пробивное напряжение встроенного ключа: 700 В
Защита по току встроенного ключа: 650.....800 мА
Выходная частота ШИМ: 50....70 кГц
Защита от перегрева: 120....130 ℃
Рабочий цикл ШИМ (заполнение): 5.....75 %
Рабочая температура окр.среды: -20.....+125 ℃
Тип корпуса: DIP-8
Схема включения DK1203
Назначение выводов микросхемы DK1203
| 1 | OB | Внутренняя схема запуска (чаще не используется) |
| 2 | VCC | Вывод внутренней схемы самозапитывания . Подключается емкость 10 мкФ ....100 мкФ |
| 3 | GND | Общий вывод. "земля" |
| 4 | NC | Пустой вывод без внутреннего соединения. |
| 5 | FB | Управляющий вывод обратной связи, соединяют с землей конденсатором 1nf ....10nF, |
| 6 | NC | Пустой вывод без внутреннего соединения. |
| 7,8 | OC | Силовой вывод ключа + вход в схему самозапитывания |
