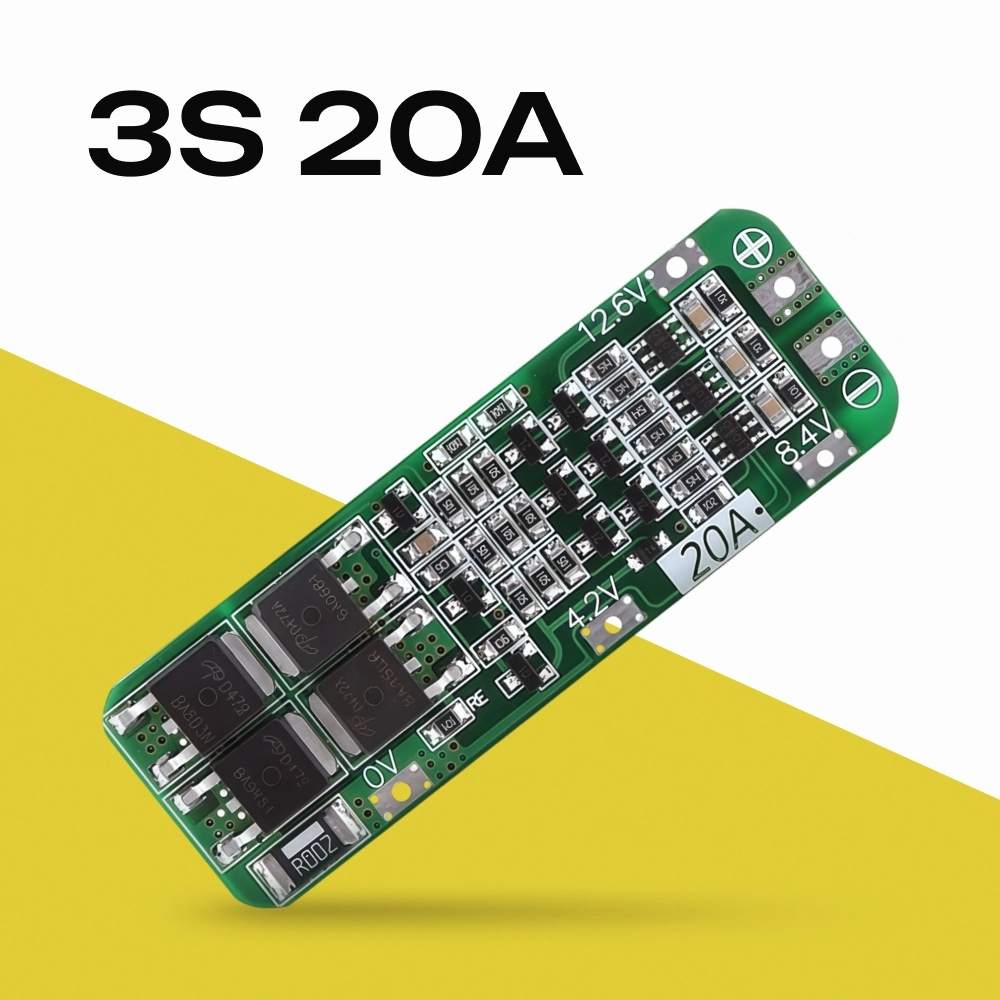

Плата защиты батареи 3S 20A литий-ионного li-ion аккумулятора 18650 12.6V контроллер АКБ BMS


Рейтинг: 5.0/3
Количество:

100.00руб. 150.00руб.
Плата защиты батареи 3S 20A

Плата BMS 3S 20A защита li-ion аккумулятора 18650



 Плата обеспечивает защиту трех последовательно соединенных  li-ion  аккумуляторов по двум событиям, первое не допуская разряд ниже допустимой нормы, второе от превышения допустимого напряжения при заряде  акб.  Защита срабатывает при отклонении от заданных параметров любого из трех включенных аккумуляторов.  Так же в схеме реализована защита по превышению тока и детектор короткого замыкания .

Технические параметры:

Артикул:  MOD022
Наименование: контроллер BMS  3S 20A  12.6V
Номинальное напряжение на выходе платы:   11......12.6 В
Отключение по превышению напряжения на одном акб:  4.25.....4.35  В
Возобновление заряда при падении напр. на одном плече до   4.1 В
Защита при падении напряжения на любом из акб до:  2.35.....2.7  В
Восстановление защиты от падения напряжения  при заряде плеча до 3 В
Рабочий долговременный ток разряда : 20 A
Максимальный ток заряда:  10 А
Ток срабатывания защиты от КЗ :  37....43 A
Размеры: 59*20*3.4 мм





Схема подключения батарей к контроллеру BMS  3S 20A  12.6V
