3030 3V 2W PCT smd Светодиод подсветки матрицы led телевизора 3030 3В 2Вт
8.00руб. 12.00руб.
3030 3V 2W PCT Светодиод подсветки led телевизора 3030 3В 2Вт
Описание и характеристики светодиода
Артикул: LED046
Тип: 3030 3V 2W PCT
Типоразмер светодиода: 3030
Прямой пиковый ток : 700 mA
Прямой номинальный ток : 350...580 mA
Прямой ток в импульсе : 950mA
Рабочая температура: -30 ...... + 90 °C
Температура хранения: -40 ...... + 100 °C
Температура пайки : 260 °C (время до 10 секунд)
Температура пайки : 350 °C (время до 3 секунд)
Прямое напряжение: 2.8 - 3.4 В
Мощность рассеивания номинальная: 1.6 Вт
Максимальная долговременная мощность рассеивания: 2 Вт
Наличие встроенного стабилитрона: не предусмотрен
Тип монтажа: SMD
MPN(заводской номер детали): BL-3030CN2ENA-M7UM9DH155175D3236
Таблица реальных тестовых замеров поступившей партии
| Напряжение питания, В | Ток потребления, мА | Мощность, Вт |
| 2.8 | 134 | 0.37 |
| 3.0 | 300 | 0.9 |
| 3.2 | 510 | 1.65 |
| 3.4 | 720 | 2.45 |

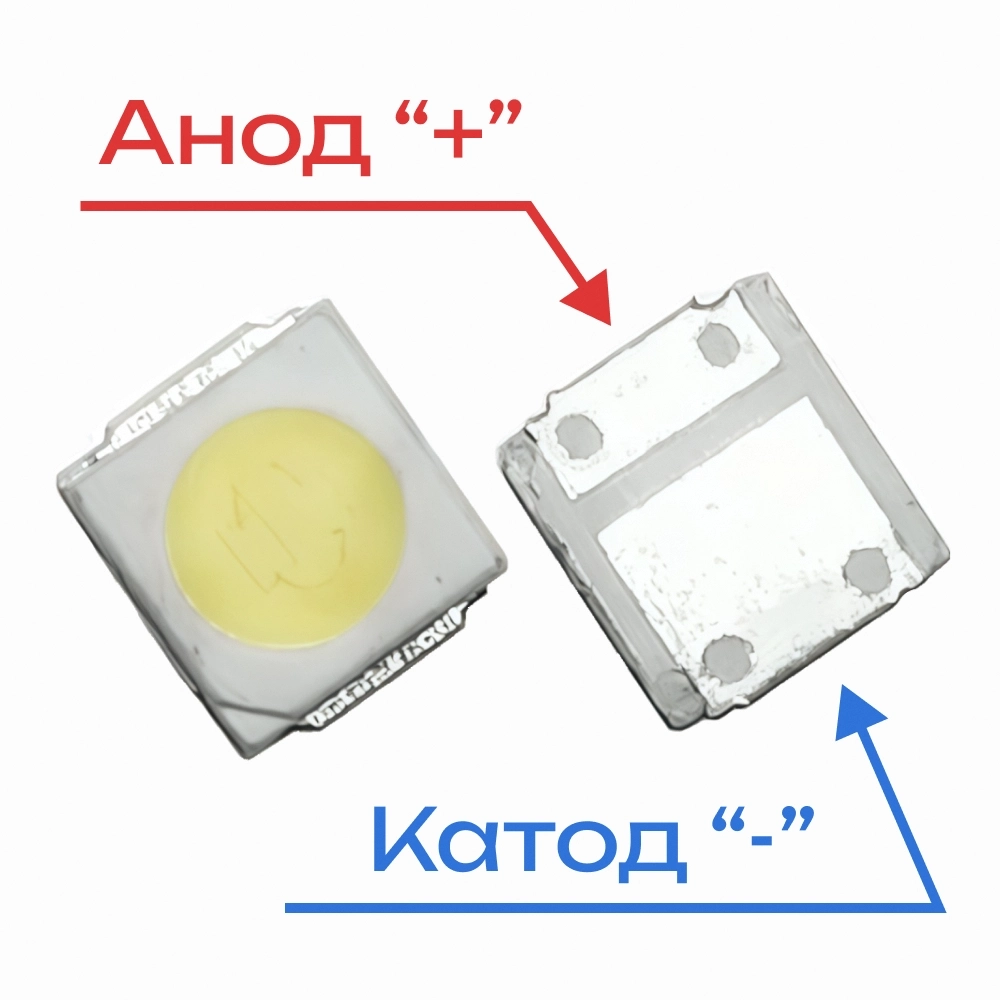

Особенность: малый контакт положительный полюс, большой контакт - отрицательный, на лицевой стороне светодиода ключ-метка указывающая на катод, отличные показатели по мощности в своем классе, тип контактных площадок PCT (выступающий за пределы корпуса).
Применение: для подсветки матрицы в LED телевизорах.
