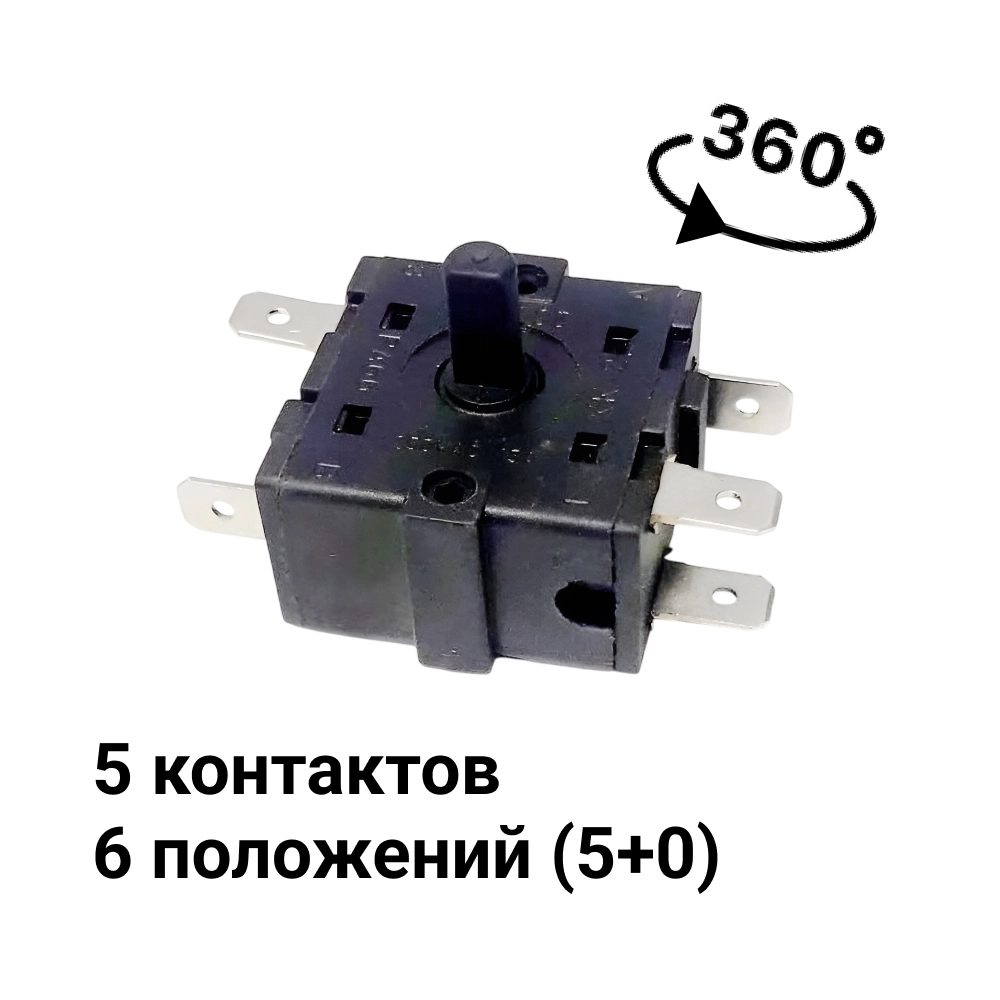

Переключатель Т100/55 3/6 позиционный 5 контактов для масляных обогревателей T100/55 AC 16A 250V SW050

Переключатель поворотный  Т100/55 3/6 поз. 5 контактов для масляных обогревателей AC 16A 250V

Артикул:  SW050
Модель: Т100/55 (XK-2)
Количество контактов (выводов, клемм) :  5
Количество положений штока:  3/6 (3 рабочих в каждую сторону от центра,в итоге 6)
Клеммы:  6.3мм
Макс. допустимый ток коммутации  AC    16A
Ном. рабочее напряжение:  250V
Тип :  переключатель поворотный
Вращение по кругу:  Есть (без упора)
Применение:  масляные обогреватели, печи, плиты, камины и т.д.

Схема переключателя T100/55  3/6*5pin и габаритные размеры


Описание: переключатель поворотный Т100/55 3/6*5pin имеет шесть положений, по 3 в каждую сторону от центра, каждое из которых включается при повороте ручки на 60^о,  (смотри положение вала на рис. выше) . На валу не установлены упоры поэтому вал (ручку) можно вращать по кругу.  Группа контактов А-1 и А-2 силовые и рассчитаны на максимальный ток 16А , контакты B-3 вспомогательные выдерживает меньший ток, часто используется для включения первого контура нагрева или индикации прибора.

Алгоритм работы Т100/55 3/6*5
положение "I"....... все контакты разомкнуты
положение "II"...... замкнут контакт А-1
положение "III"..... замкнут контакт А-1 и А-2
положение "IV"..... все контакты разомкнуты
положение "V"...... замкнут контакт А-1 и В-3
положение "VI"..... замкнуты все контакты А-1, А-2 и В-3
