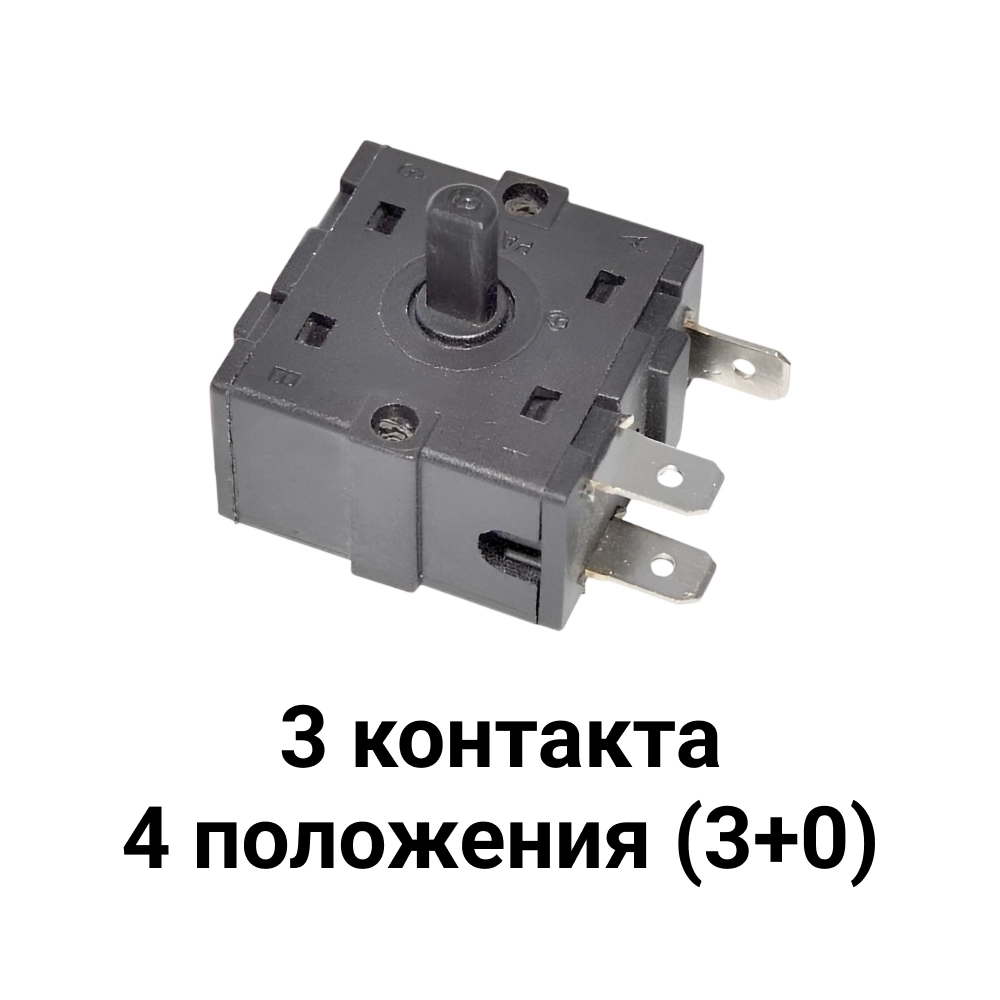

Переключатель Т100/55 3 контакта 4 положения для масляных обогревателей T100/55 AC 16A 250V SW051 XK-2

Переключатель Т100/55 3 контакта 4 положения для обогревателей
AC 16A 250V

Артикул:  SW051
Модель: Т100/55 (XK-2)
Количество контактов (выводов, клемм) : 3
Количество положений штока:  4 (3 щелчка)
Клеммы:  6.3мм
Макс. допустимый ток коммутации  AC    16A
Ном. рабочее напряжение:  250V
Тип :  переключатель поворотный
Вращение по кругу:  Нет (с упором)
Применение:  масляные обогреватели, печи, плиты, камины и т.д.

Схема переключателя T100/55  4*3pin и габаритные размеры

Описание: переключатель поворотный Т100/55 4*3pin  имеет четыре положения, каждое из которых включается при повороте ручки на 30^о, положение IV достигается при повороте на 90^о (смотри положение вала на рис. выше) . На валу не установлены упоры поэтому вал (ручку) можно вращать по кругу.

Алгоритм работы Т100/55 4*3
положение "I"....... все контакты разомкнуты
положение "II"...... замкнут только  контакт А-1
положение "III"..... замкнут только контакт А-2
положение "IV"..... замкнуты оба контакта А-1 и А-2
