Переключатель Т100/55 3 контакта 3(6) положений для масляных обогревателей T100/55 AC 16A 250V XK-2

Переключатель Т100/55 3 контакта, 3(6) положений
для обогревателей AC 16A 250V  XK-2

Артикул:  SW052
Модель: Т100/55 (XK-2)
Количество контактов (выводов, клемм) : 3
Количество положений штока:   3/6 (3 рабочих в каждую сторону от центра,в итоге 6)
Клеммы:  6.3мм
Макс. допустимый ток коммутации  AC    16A
Ном. рабочее напряжение:  250V
Тип :  переключатель поворотный
Вращение по кругу:  Нет (с упором)
Применение:  масляные обогреватели, печи, плиты, камины и т.д.

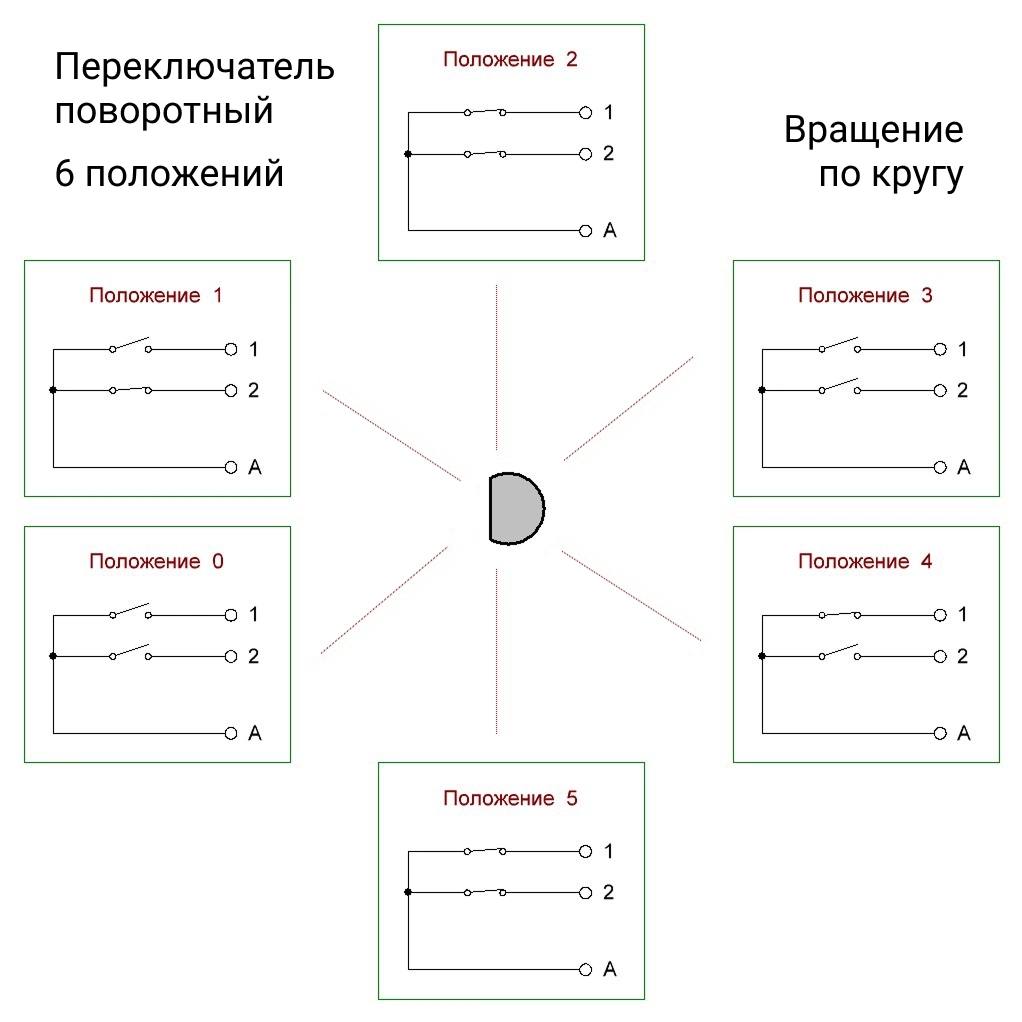

Схема переключателя T100/55  3(6)*3pin и габаритные размеры

Описание: переключатель поворотный Т100/55 3/6*3pin имеет шесть положений, по 3 в каждую сторону от центра, каждое из которых включается при повороте ручки на 60^о,  (смотри положение вала на рис. выше) . На валу не установлены упоры поэтому вал (ручку) можно вращать по кругу.


Алгоритм работы Т100/55 3/6*3
положение "I"....... все контакты разомкнуты
положение "II"...... замкнут только контакт А-2
положение "III"..... замкнуты все контакты А-1 и А-2
положение "IV"..... все контакты разомкнуты
положение "V"...... замкнут только контакт А-1
положение "VI"..... замкнуты все контакты А-1 и А-2
