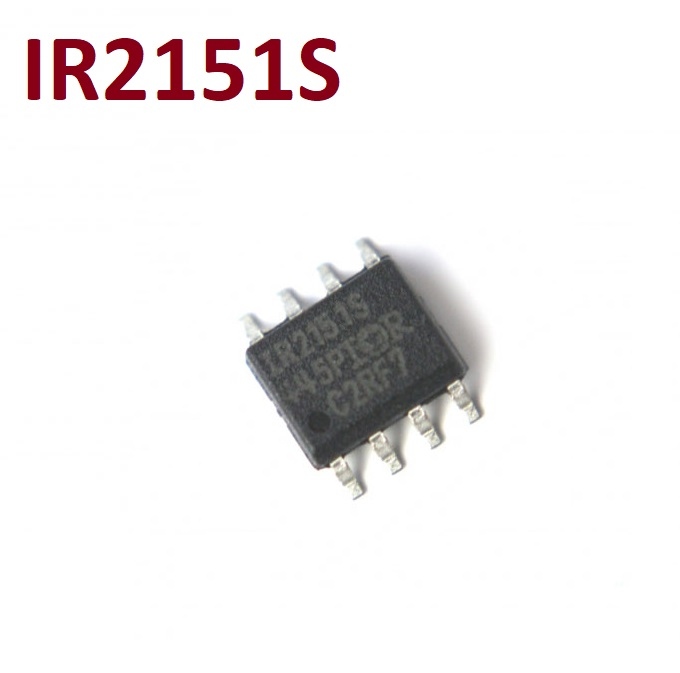

IR2151S Самотактируемый полумостовой драйвер IR2151 микросхема SOP-8

IR2151S  Самотактируемый полумостовой драйвер  IR2151 SOP-8

IR2151 – микросхема драйвер с самотактированием высоковольтных,  IGBT или MOSFET - транзисторов  с выходными каналами нижнего и верхнего уровней.  Применяется в блоках питания средней и большой мощности, электронных балластах, понижающих и повышающих преобразователях, инверторах и т.д.


Артикул: CHP286
Название микросхемы: IR2151S
Тип МС: драйвер верхнего и нижнего плеча
Частота преобразования: при R_T=36.9kΩ   20 кГц
Частота преобразования: при R_T=7.04kΩ   100 кГц
Максимальное напряжение питания VCC:   14.4 В
Напряжение защитного стабилитрона по VCC:  15.6 В
Напряжение VCC запуска микросхемы:  9 В
Напряжение отключения при заниженном напр. VCC:  8 В
Диапазон рабочих температур, -40…+125 С
Корпус  SOP-8 (SO-8)

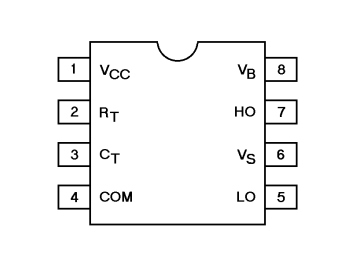

Назначение выводов IR2151S

Структурная блок схема микросхемы  IR2151S

Типовая схема включения
