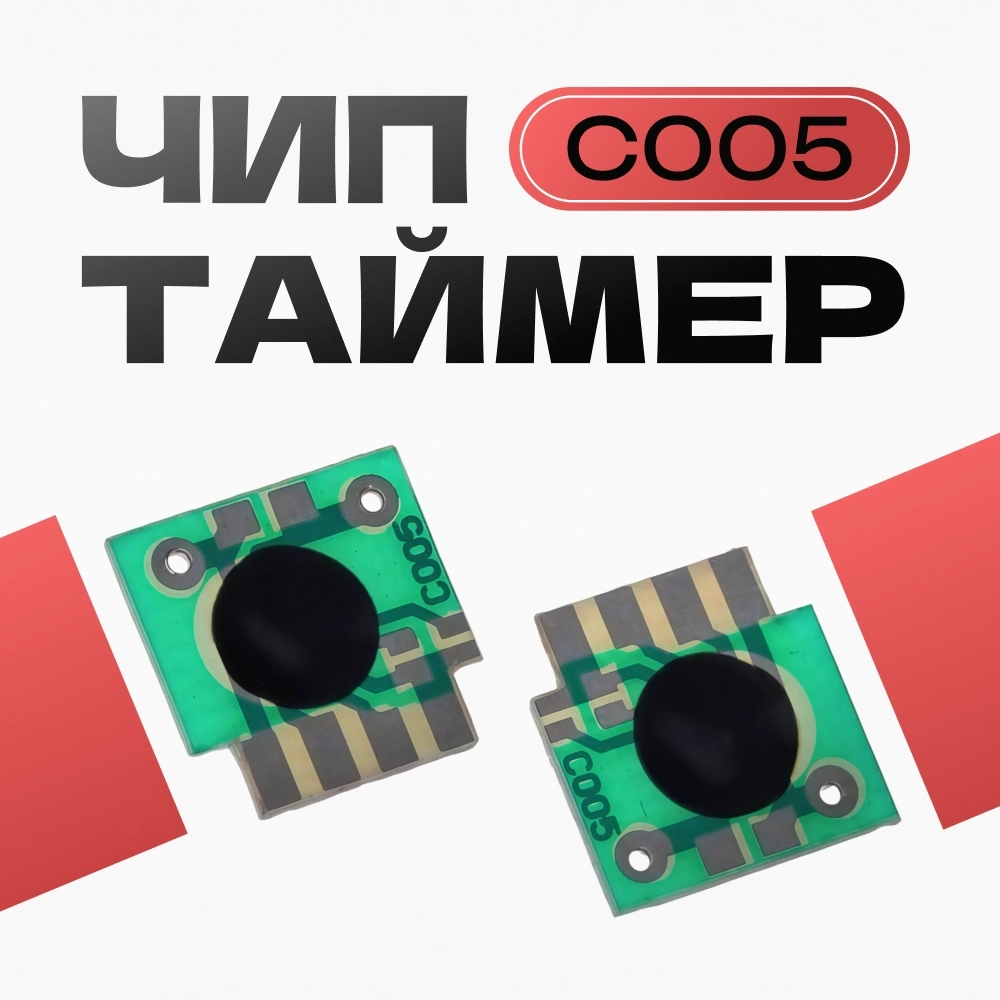

Таймер C005 чип задержки времени плата с005
29.00руб.
Таймер C005 чип задержки времени
Описание и характеристики

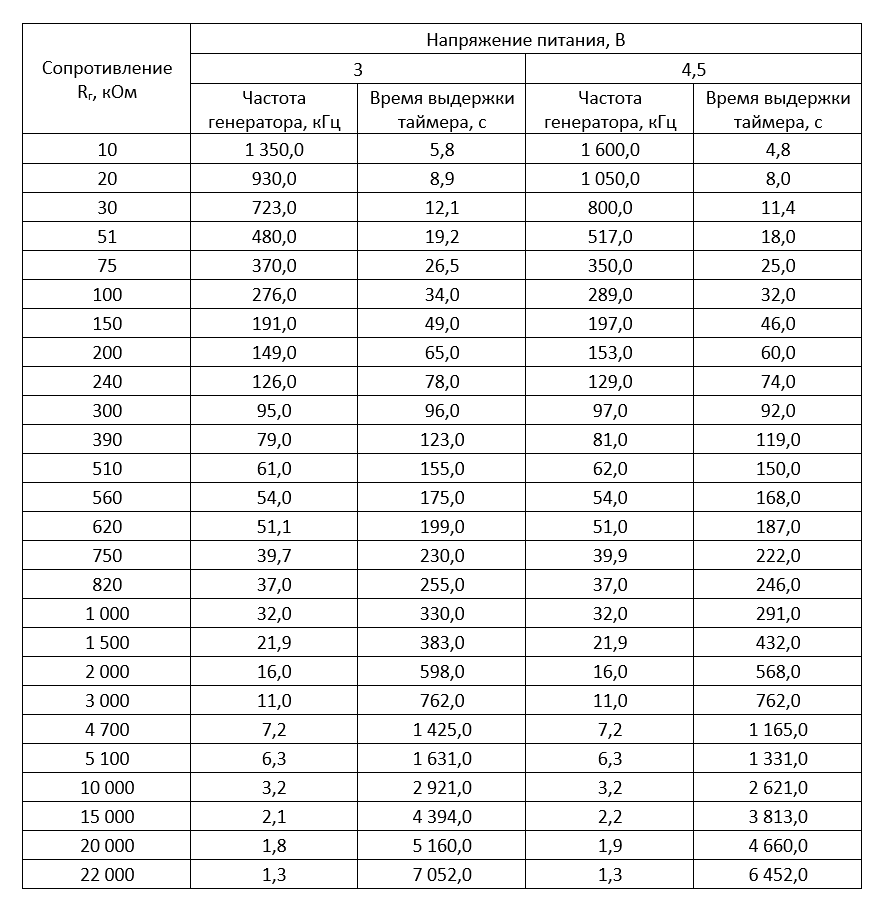

С005 - универсальный бюджетный чип для реализации временных задержек на включение, выключение и циклической работы, отличается максимально простым подключением и настройкой. Время таймера задается сопротивлением резистора и может увеличиваться кратно Х8, Х64, Х512 при помощи перемычек на плате.
Артикул: ATM001
Модель таймера: C005
Напряжение питания: 2.....5 В
Диапазон временных задержек: 2 сек. ......1000 часов
Размер платы: 12 х 12мм
Ток чипа в состоянии покоя при Uпит. 5В : 1мкА
Максимальный ток потребления чипом в работе: 100мкА
Пиковый ток на выходе при Uпит. 5В : 100мА
Пиковый ток на выходе при Uпит. 3В : 30мА
Установка перемычек:
Перемычка П1 - увеличивает время таймера в 8 раз
Перемычка П2 - увеличивает время таймера в 64 раза
Одновременно две перемычки П1 и П2 - увеличивает время таймера в 512 раз
Простейшая схема включения C005
