DW01 микросхема защиты литиевого (литий-ионного) аккумулятора BMS SOT-23-6


Рейтинг: 5.0/2
Количество:

7.00руб.
DW01 микросхема защиты литиевого аккумулятора

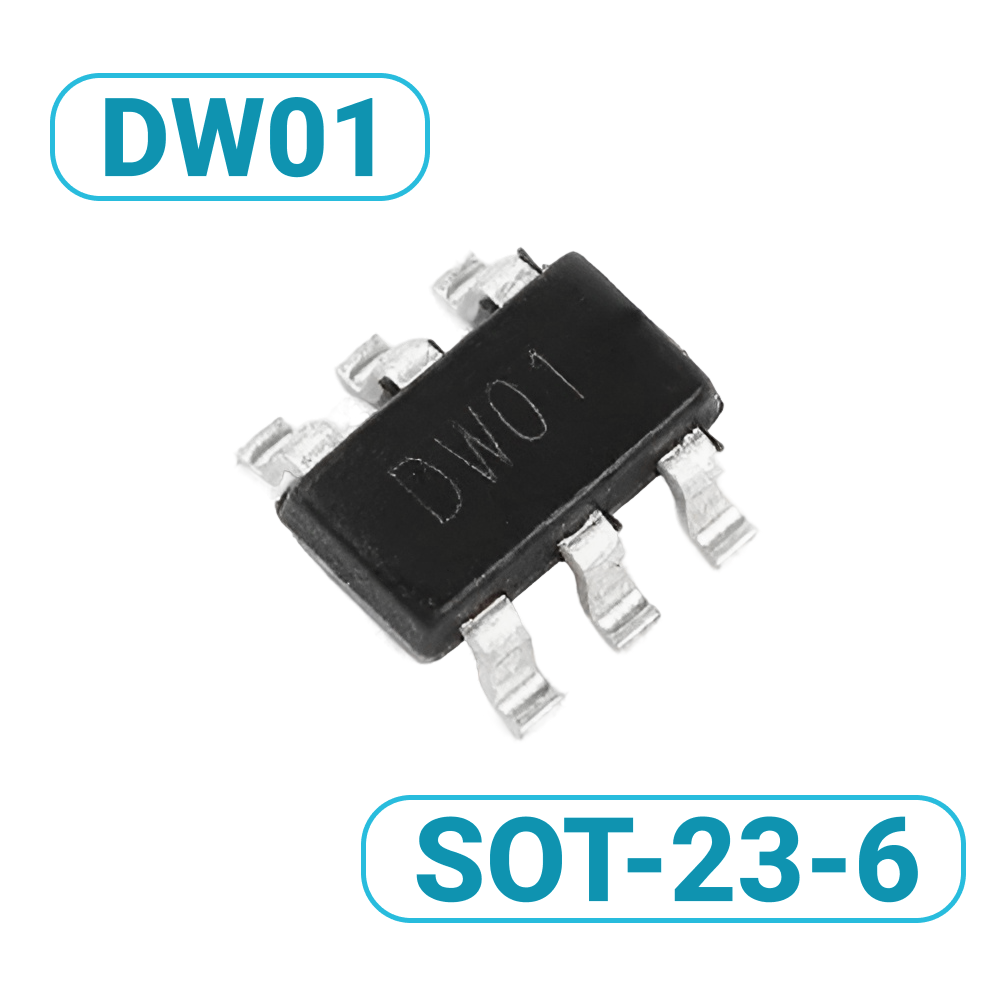

DW01 защита литий-ионного аккумулятора SOT-23-6



Описание и характеристики:

Артикул: CHP331
Наименование: DW01
Тип микросхемы: Микросхема защиты литий-ионной/полимерной батареи
Напряжение отключения по перезаряду (VOCP)    4.25......4.35 В
Напряжение сброса избыточного заряда  (VOCR)   4.05......4.15 В
Напряжение отключения по чрезмерному разряду (VODP)   2.3......2.5 В
Напряжение сброса избыточного разряда  (VODR)     2.9......3.1 В
Рабочее напряжение микросхемы:  2.....5 В
Диапазон рабочих температур: -40 ℃ ~ +85 ℃
Тип корпуса: SOT-23-6  (SOT-26)




Назначение выводов DW01
PIN  Наименование Описание, функция
1 OD (Over Discharge Output) Выходной сигнал «переразряд», заниженное напряжение
2 CS (Current sense, charger detect) Вход детектора тока и наличия внешнего питания (заряда), подключается через резистор к общему выводу.
3 OC (Over Charge Output) Выходной сигнал «перерезаряд», заниженное напряжение.
4 TD (Test connection) Тестовый вывод, как правило не используют
5 VCC (Power supply) Подключение питания через токо-гасящий резистор
6 GND  Общий вывод.



Назначение выводов DW01





Схема включения микросхемы DW01

схема включения



Внутренняя блок схема DW01

блок схема
