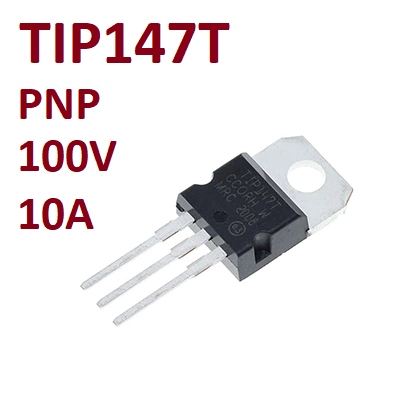

TIP147T Транзистор Дарлингтона PNP 100V 10A TO-220 составной транзистор TIP147 Darlington

TIP147T Транзистор Дарлингтона PNP 100V 10A TO-220
составной транзистор TIP147  Darlington

Описание и характеристики:
Артикул: TRN042
Наименование:  TIP147T
Тип транзистора:  Биполярный составной транзистор (Darlington transistors)
Структура:  PNP
Макс. напряжение коллектор-база      -100 В
Макс. напряжение коллектор-эмиттер    -100 В
Макс. напряжение эмиттер-база      -5 В
Макс. ток коллектора:   10 А
Макс. ток базы:  0.5 А
Рассеиваемая мощность коллектора:  90 Вт
Напряжение насыщения коллектор-эмиттер:  -3 В
Напряжение включения база-эмиттер:     -3 В
Тип корпуса:  TO-220

Комплементарной парой для TIP147 является транзистор TIP142 c n-p-n структурой.

Структура и назначение вводов транзистора TIP147
