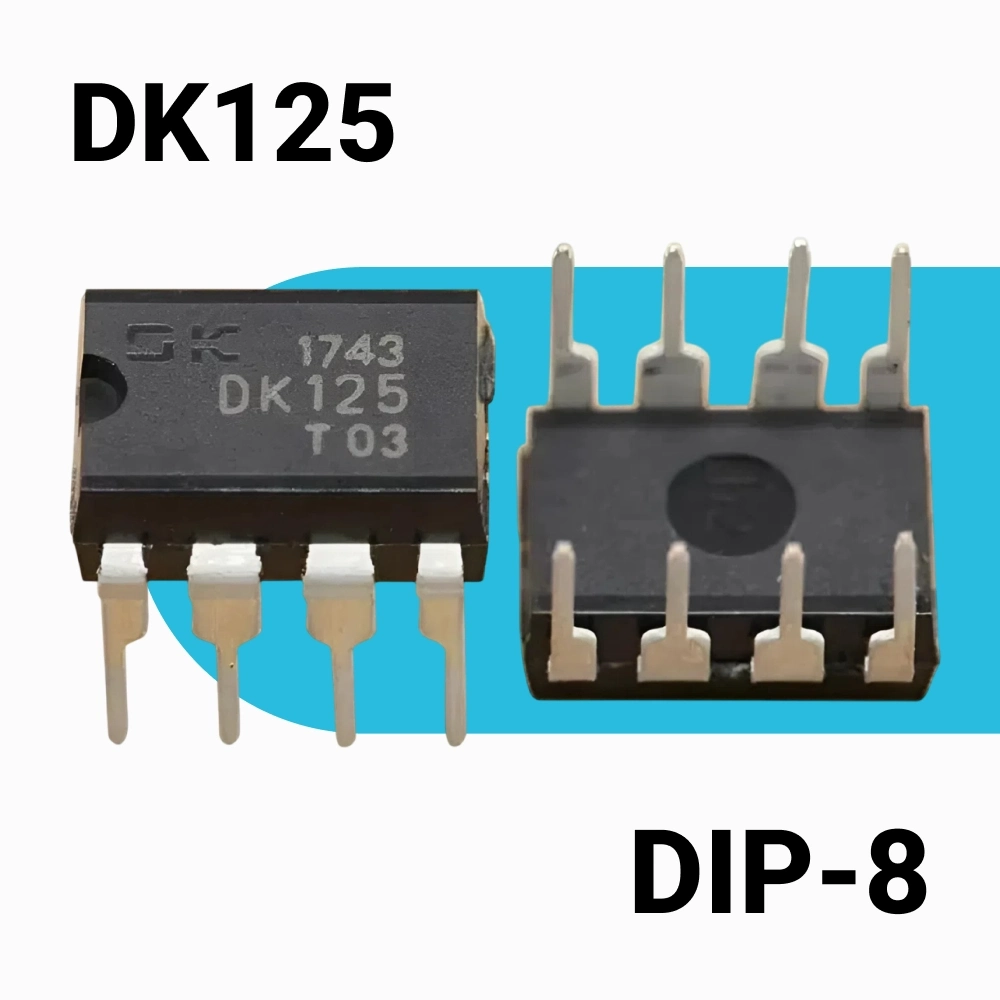

DK125 Контроллер питания малой мощности DIP-8 ШИМ


  • Артикул: CHP349
  • Производитель: DK
  • Партномер: DK125
  • В наличии: 860 шт.
  • Вес: 0.002 кг.
  • Цена от упаковки: от 50шт. по 20р.

Рейтинг: 5.0/1
Колличество:

30.00руб.
DK125 Контроллер питания малой мощности DIP-8 ШИМ

DK125 Контроллер питания малой мощности DIP-8



DK125 - это микросхема управления питанием  AC-DC с обратной связью по вторичной обмотке. Благодаря встроенному силовому транзистору высокого напряжения на 700В

Тип: Контроллер питания малой мощности со встроенным ключом и малым
Наименование: DK125
Производитель: Shenzhen Dongke Semiconductor Co., Ltd.  ( DK )
Максимальная мощность:  24 Вт
Рабочее напряжение питания на выводе VCC;  4,9 ... 5,9 В
Пробивное напряжение встроенного ключа:  700 В
Защита по току встроенного ключа:  1200.....1400 мА
Выходная частота ШИМ:  61....69 кГц
Защита от перегрева:  120....140 ℃
Рабочий цикл ШИМ (заполнение):   5.....70 %
Рабочая температура окр.среды:  -20.....+125 °C
Тип корпуса:  DIP-8

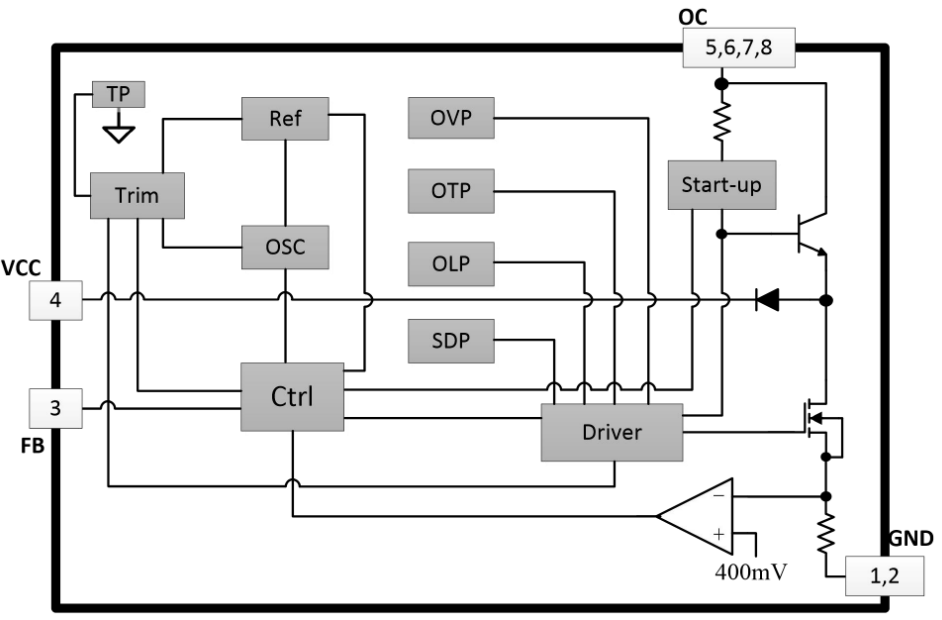

Назначение выводов микросхемы DK125

1,2  GND  Общий вывод. "земля"
3 FB  Управляющий вывод  обратной связи, соединяют с землей конденсатором
 емкостью 1 nF~ 4,7 nF
4  VCC   Вывод внутренней схемы самозапитывания .
 Подключается емкость 47 мкФ ....100 мкФ
 5,6,7,8  OC  Силовой вывод ключа + вход в схему самозапитывания

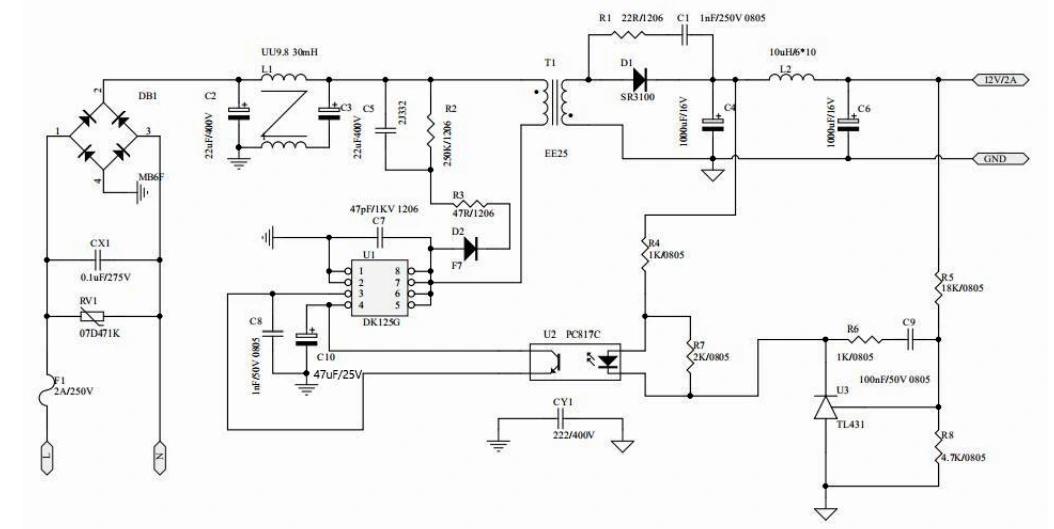

Схема включения DK125





datasheet pdf Datasheet  DK125
 PDF



Теги: PWM, DIP-8, Контроллер питания, DK125, ШИМ
