DC/DC 4А 9V понижающий преобразователь mini560 Step-Down Converter

Модули питания

Артикул: MOD018-9v
В наличии: 2 шт.
Вес: 0.007 кг.

Рейтинг: 5.0/1

Колличество:

В Корзину

Купить сейчас

90.00руб.

DC/DC 4А 9V понижающий преобразователь mini560 Step-Down Converter

DC/DC 4А 9V понижающий преобразователь mini560
Step-Down Converter

Тип преобразователя: Sync.Step-Down Converter (синхронный понижающий преобразователь)
Модель модуля DC-DC: Mini560

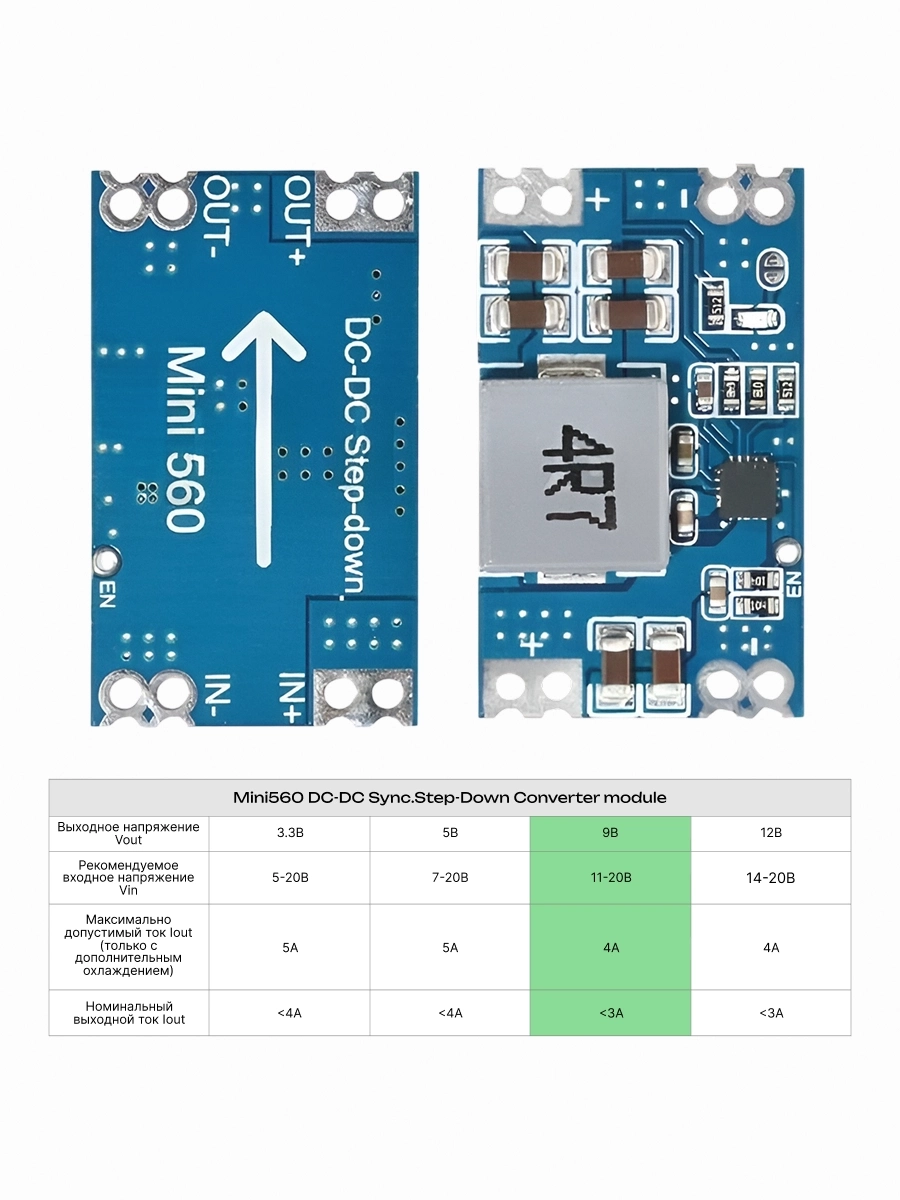

Входное напряжение: 5 — 20 В
Выходное напряжение по умолчанию: 9В
Максимальный выходной ток: 4 А
Эффективность преобразования заявленная: до 99% (реальная до 95%)
Частота преобразования: 500 КГц
Рабочая температура: -40 ........ + 85 С^о;
Размеры платы: ≈ 30мм x 18мм x 5.5 мм

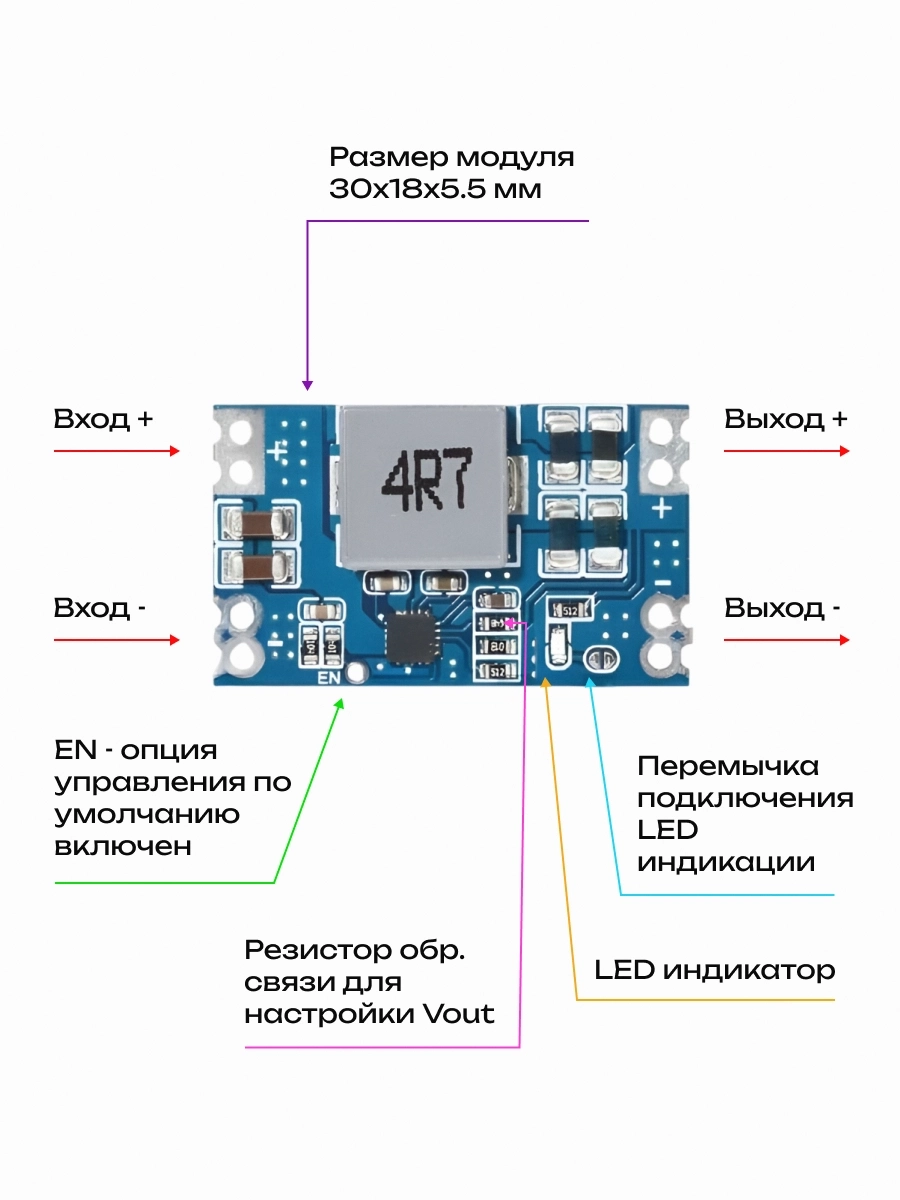

Используемая микросхема QFN3X3-20: JW5068A (или аналог)

Для перестройки модуля на другое выходное напряжение нужно изменить опциональный резистор делителя (резистор обратной связи) подключенный к выводу FB микросхемы. Можно использовать готовую табличку резисторов:

Сопротивление R1	Код сопротивления	Напряжение Vout
4.53 кОм	64B	3.3V
7.5 кОм	85B	5V
14.3 кОм	16C	9V
19.1 кОм	28C	12V

Или можно воспользоваться формулой расчета выходного напряжения:

Vout=0.6*((R1+R2)/R2)

Где:
Vout - напряжение на выходе модуля
0.6 - неизменное значение - напряжение реакции вывода FB
R1 - резистор идущий от FB к Vout + (по умолчанию стоит 4.53 кОм код 64B )
R2 - резистор идущий от FB к GND (по умолчанию стоит 1 кОм код 01B )

Эксплуатационные характеристики преобразователя
