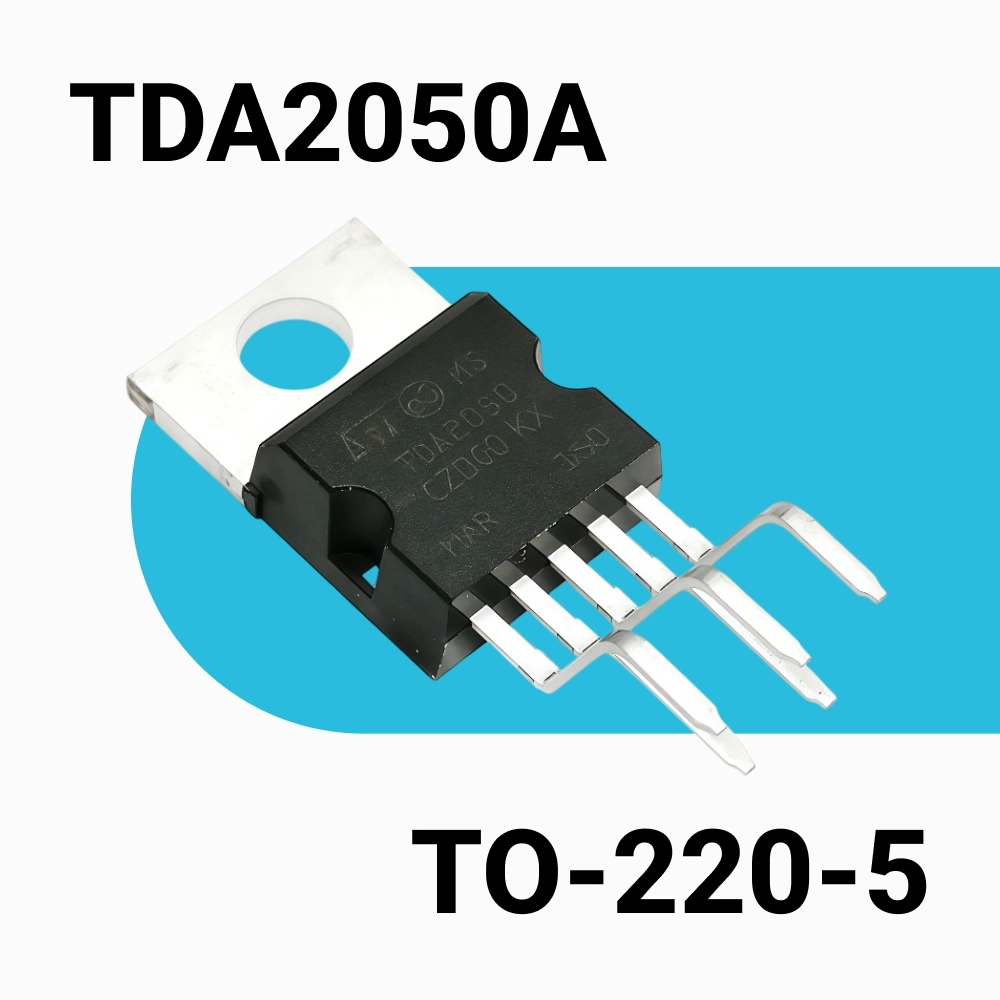

TDA2050A усилитель мощности звука класс АВ


Характеристики и описание

Артикул: CHP134
Наименование: TDA2050A
Количество каналов 1  (режим работы - моно)
Выходная мощность канала  32 Вт
Мощность в пике (максимальная)  4 Ом  ± 22,5 В    до 50 Вт
Вид напряжения питания двухполярное или однополярное
Максимальное напряжение питания, ±25 В
Минимальное напряжение питания, ±4,5 В
Максимальное напряжение питания  (однополярное)   50 В
Сопротивление нагрузки, 4 Ом , 6 Ом, 8 Ом
Максимальное напряжение на нагрузке, ±22.5 В
Диапазон воспроизводимых частот  при   -3dB    20.......20000 Гц
Интегрированная защита от КЗ
Интегрированная защита от перегрева
Тип корпуса to220-5

Схема включения TDA2050 с двухполярным питанием.

Схема включения TDA2050 с однополярным питанием.
