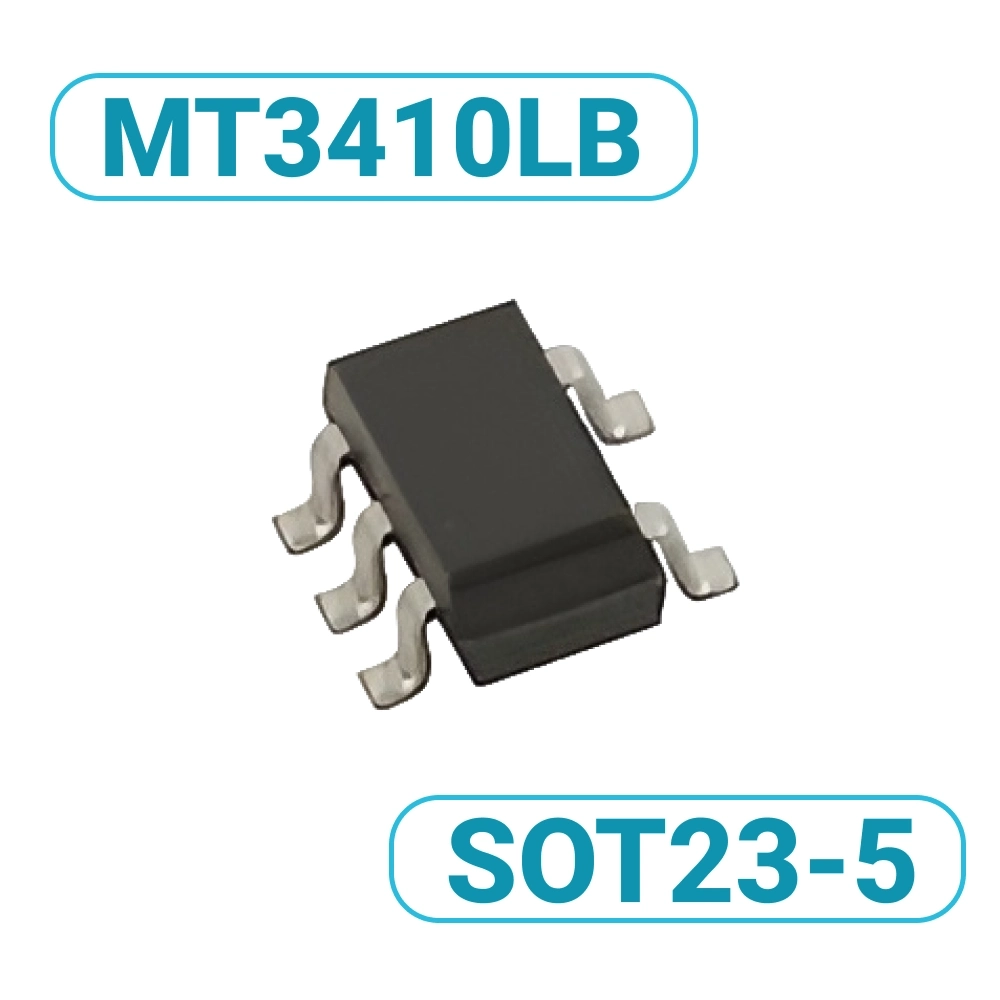

MT3410LB DC-DC понижающий преобразователь 1.3A 2.3-6V 1.5MHz AS11F AS11D SOT23-5

MT3410LB DC-DC понижающий преобразователь AS11 SOT-23-5

MT3410LB — это синхронный понижающий DC-DC преобразователь с частотой переключения 1,5 МГц, способный обеспечивать выходной ток до 1,3 А. Он работает в диапазоне входных напряжений от 2,3 до 7 В и позволяет регулировать выходное напряжение вплоть до 0,6 В. Микросхема отличается высоким КПД (до 96%), низким собственным потреблением (35 мкА в рабочем режиме и менее 1 мкА в режиме отключения), а также поддерживает режим PFM для повышения эффективности при малых нагрузках. MT3410LB оснащена функциями мягкого запуска, защиты от короткого замыкания и перегрева, и выпускается в компактном корпусе SOT23-5.

Характеристики:
Наименование: MT3410LB
Тип:  Синхронный понижающий DC-DC  преобразователь
КПД:  до  96%
Тип корпуса:  SOT23-5
Рабочая  частота:  постоянная 1.5 мГц
Маркировка на корпусе:   AS11D*  (AS11F, AS11D, AS11DW и т.д.)
Выходной ток преобразователя:  1.3 А
Номинальное входное напряжение:  2.3.....7В
Максимально допустимые входные напряжения:  -0.3В до 7.5В
Режим PFM для высокой эффективности при малых нагрузках
Низкий ток потребления преобразователя:  35 мА
Защита от короткого замыкания
Мягкий старт
Защита от перегрева

Совместимая с MT3410L (AS11D) микросхема MT3410 (AS15D)  и  MT3410 Rev. V1.2 (ADJ)

Назначение выводов MT3410

Стандартная схема включения MT3410L

	Datasheet  MT3410L
	PDF   434.79 Kb
