74HC595N 8-ми битный сдвиговый регистр DIP-16 SN74HC595N

74HC595N 8-ми битный сдвиговый регистр DIP16

Описание и характеристики

Серия логики:  74HC
Полное название: SN74HC595N
Тип логического элемента:  сдвиговый регистр с регистрами хранения
Отечественный аналог: КР1564ИР52
Тип выхода:    3-state
Тип логики (вход): CMOS
Тип логики (выход): CMOS
Кол-во элементов:    1
Кол-во бит на элемент:   8
Функция serial to parallel, serial
Напряжение питания:  2…6 В
Рабочая температура:   -40…+125°C
Ток потребления Icc : 0.08 (6V) mA
Частота коммутации (max)  : 28 (6V) MHz
Корпус DIP-16

Микросхема SNx4HC595 содержат 8-битный регистр сдвига с последовательным вводом и параллельным выводом, который питает 8-битный регистр хранения D-типа. Регистр хранения имеет параллельные 3-битные выходы. Для регистра сдвига и регистра хранения предусмотрены отдельные тактовые импульсы. Регистр сдвига имеет вход прямого сброса (SRCLR), последовательный вход (SER) и последовательные выходы для каскадирования. Когда на входе разрешения вывода (OE) высокий уровень напряжения, выходы находятся в состоянии высокого сопротивления.

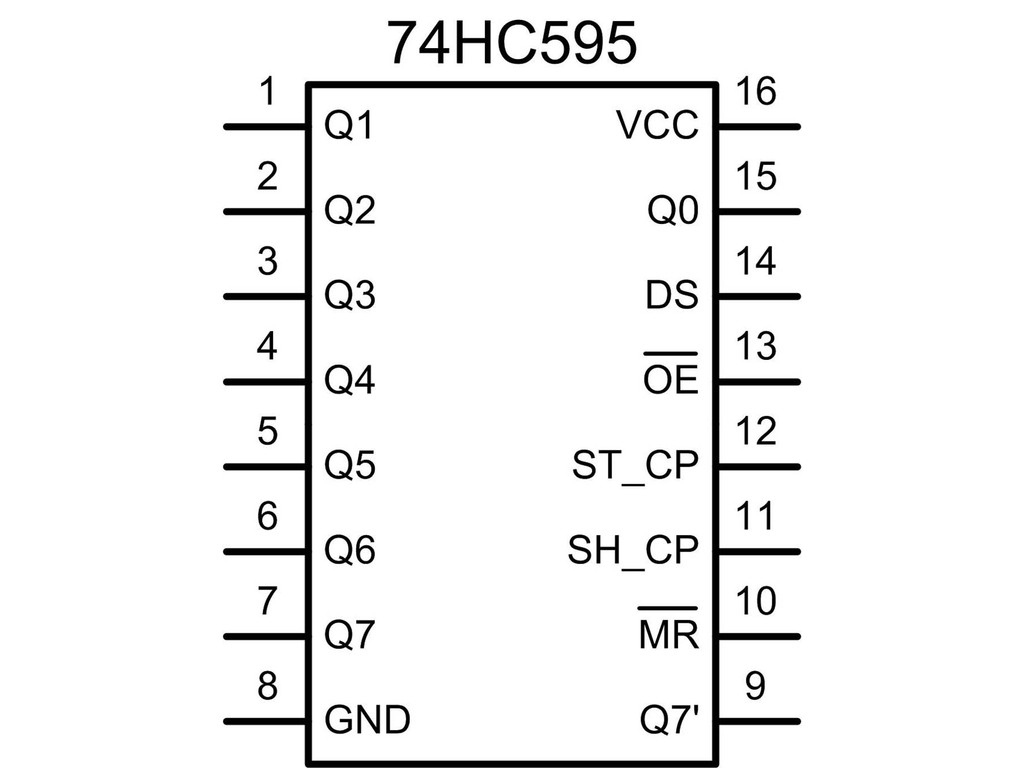

Q0-Q7 — выходы восьми ячеек;
VCC — питание микросхемы, 5В;
GND — заземление;
DS — линия данных;
ST_CP — линия синхроимпульса для передачи данных из внутренних ячеек во внешние;
SH_CP — линия синхроимпульса для передачи данных с DS во внутренние ячейки;
OE — инверсный сигнал, разрешающий вывод данных с внешних ячеек;
Q7′ — выход регистра, который нужно соединить с DS следующего регистра для создания непрерывной цепочки.
