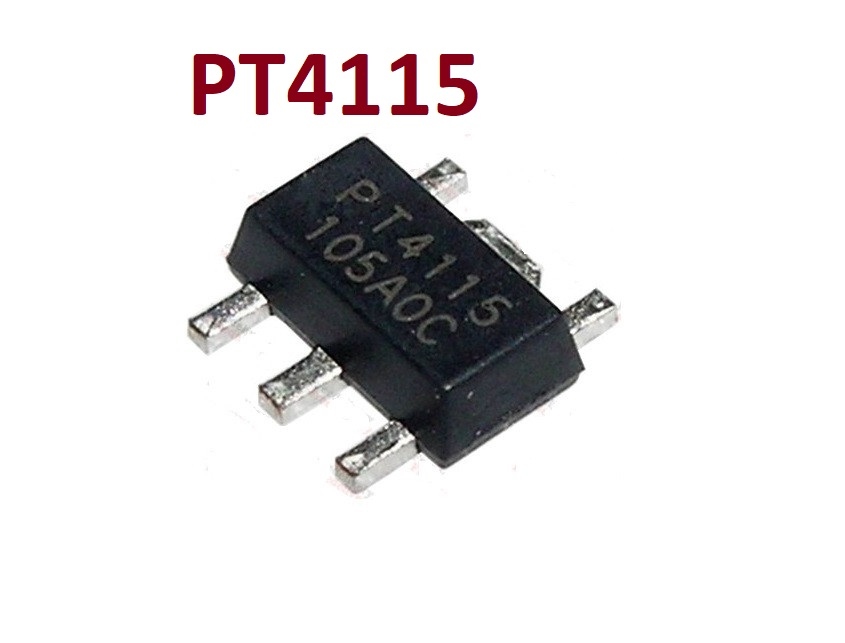

PT4115 микросхема понижающий драйвер светодиода PT4115B89E 30V 1.2A SOT89-5 CHP183
32.00руб.
PT4115 микросхема понижающий драйвер светодиода 30V 1.2A SOT89-5
Описание и характеристики PT4115
Артикул: CHP183
Маркировка: PT4115
Полное название (партномер): PT4115B89E
Максимальное напряжение питание 45 В
Напряжение питания 6....30 В
Выходной ток до 1,2 А
Один вывод для включения/выключения и регулировки яркости, использующий постоянное напряжение или ШИМ опция
Высокий КПД (до 97%)
Защита от обрыва нагрузки
Малое количество внешних компонентов
Частота коммутации до 1 МГц
Номинальная точность поддержания выходного тока 5%
Встроенная схема отключения для защиты светодиодов
Температурный диапазон от -40 °C до 85 °C
Выходной ток рассчитывается по формуле: IOUT = 0.1/ R
при этом R не должен быть менее 0.082 Ом
| Номер вывода | Обозначение | Описание |
| 1 | SW | Выходной ключ. SW — это сток внутреннего N-канального MOSFET-ключа. |
| 2 | GND | Земля общая для цепей сигнала и питания. |
| 3 | DIM | Логический вход для управления яркостью. Когда на вывод DIM поступает сигнал низкого уровня, регулятор тока отключается. Когда на вывод DIM поступает сигнал высокого уровня, регулятор тока подключается. |
| 4 | CSN | Контроль тока на входе. |
| 5 | VIN | Питание. |
| — | Exposed PAD | Внутренне подключен к GND. Соединен с корпусом для снижения теплового сопротивления. |

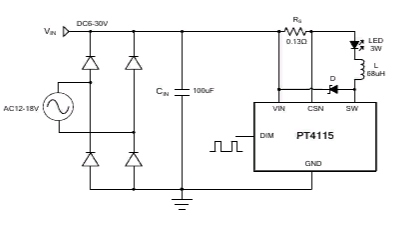

Схема включения PT4115 из datasheet
Блок схема PT4115
