RY3408 синхронный понижающий DC-DC преобразователь с частотой переключения 1,5 МГц

RY3408 синхронный понижающий DC-DC преобразователь с частотой переключения 1,5 МГц

RY3408 — это высокоэффективный синхронный понижающий DC-DC преобразователь с частотой переключения 1,5 МГц,. Он обеспечивает выходной ток до 1 А при входном напряжении 2,5–5,5 В и поддерживает регулировку выходного напряжения от 0,6 В. Микросхема отличается низким собственным потреблением (40 мкА в рабочем режиме, <1 мкА в режиме отключения), встроенными защитами (от короткого замыкания, перегрева, перенапряжения), а также поддерживает режим PFM для повышения эффективности при малых нагрузках. Выпускается в компактном корпусе SOT23-5.

Основные характеристики

Входное напряжение: 2,5–5,5 В.
Выходной ток: до 1 А.
Частота переключения: 1,5 МГц.
Выходное напряжение: регулируемое от 0,6 В до уровня входного.
КПД: до 96%.
Собственный ток потребления: 40 мкА (рабочий режим), <1 мкА (отключение).
Встроенные защиты: от короткого замыкания, перегрева, перенапряжения.
Режимы работы: PWM и PFM.

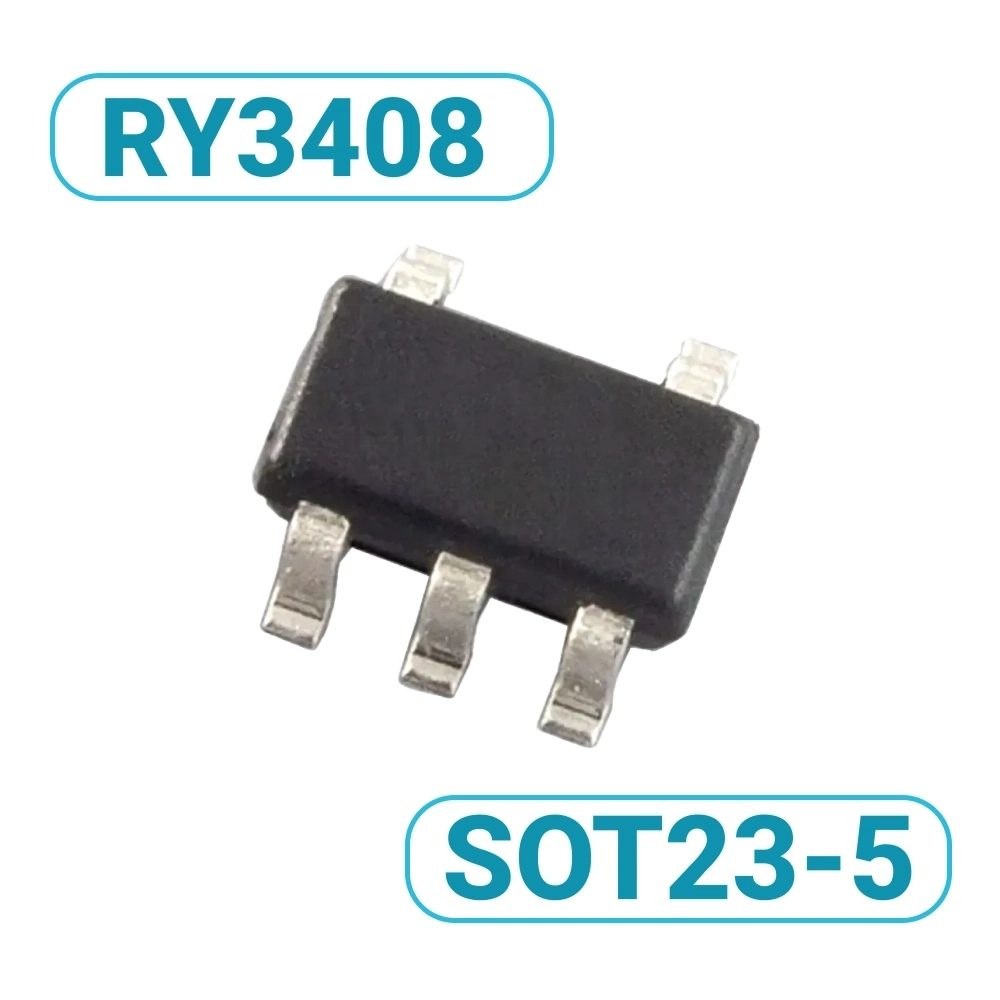

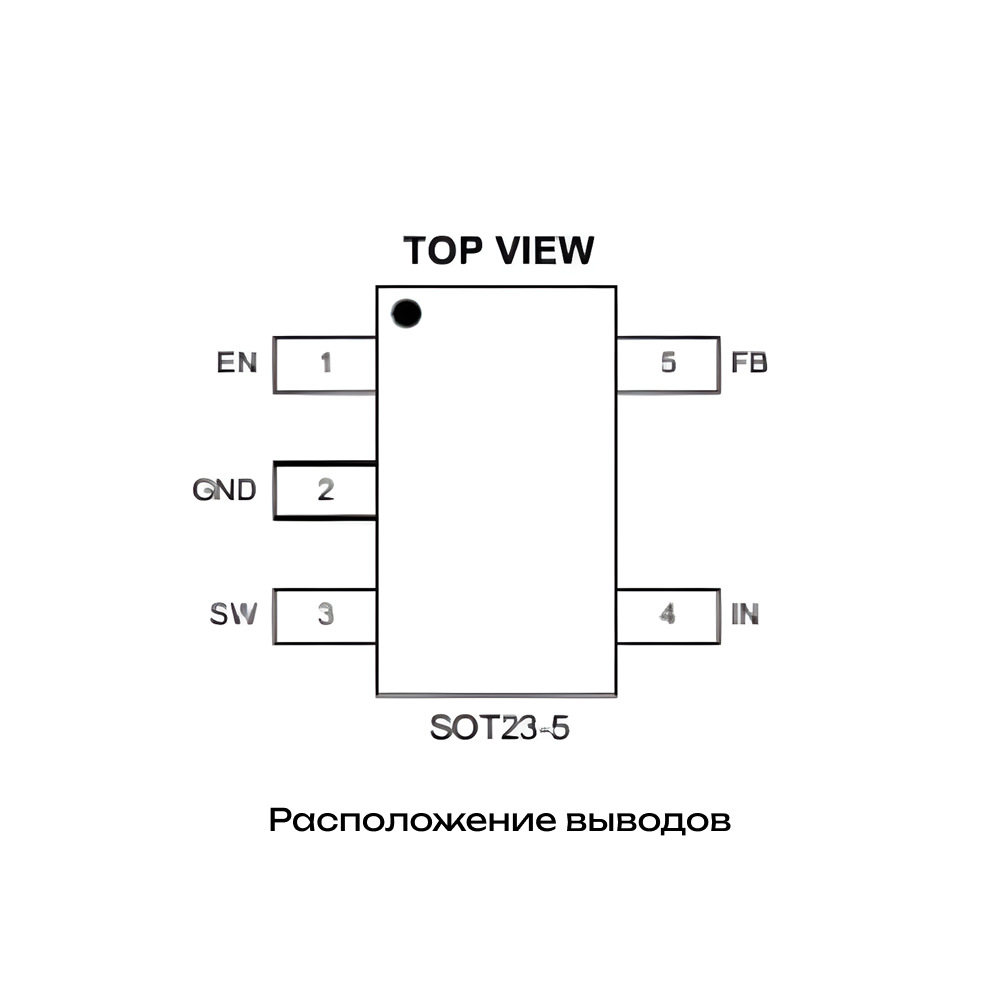

Корпус: SOT23-5.
Температурный диапазон: –40…+85 °C.

Сведения о маркировке на корпусе

Маркировка на корпусе микросхемы RY3408 имеет формат AAYLL, где:

AA — код устройства,
Y — год выпуска,
LL — номер партии.
Пример: AAG5P
