SM8081AAC высокоэффективный синхронный понижающий DC-DC преобразователь с частотой переключения 1,5 МГц

SM8081AAC синхронный понижающий DC-DC преобразователь с частотой переключения 1,5 МГц


1. Краткое описание

SM8081AAC — это высокоэффективный синхронный понижающий DC-DC преобразователь с частотой переключения 1,5 МГц, предназначенный для работы от одного литий-ионного аккумулятора. Он обеспечивает выходной ток до 1 А при входном напряжении 2,5–5,5 В и поддерживает регулировку выходного напряжения от 0,6 В. Микросхема отличается низким собственным потреблением (70 мкА в рабочем режиме, <1 мкА в режиме отключения), встроенными защитами (от короткого замыкания, перегрева, перенапряжения), а также поддерживает режим PFM для повышения эффективности при малых нагрузках. Выпускается в компактном корпусе SOT23-5.

2. Основные характеристики

• Входное напряжение: 2,5–5,5 В.
• Выходной ток: до 1 А.
• Частота переключения: 1,5 МГц.
• Выходное напряжение: регулируемое от 0,6 В до уровня входного.
• КПД: до 96%.
• Собственный ток потребления: 70 мкА (рабочий режим), <1 мкА (отключение).
• Встроенные защиты: от короткого замыкания, перегрева, перенапряжения.
• Режимы работы: PWM и PFM.

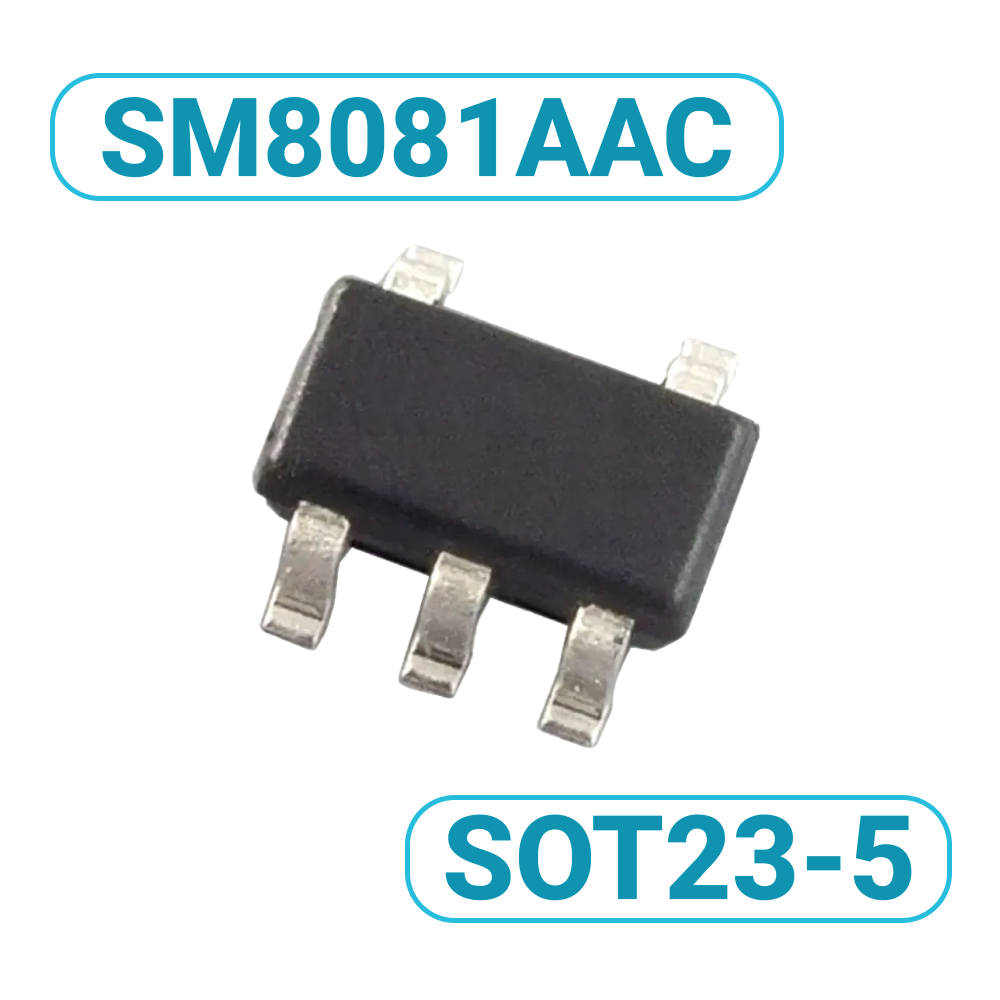

• Корпус: SOT23-5.
• Температурный диапазон: –40…+85 °C.

3. Сведения о маркировке на корпусе

Маркировка на корпусе микросхемы SM8081AAC имеет формат J9xyz, где:

• J9 — код устройства,
• x — год выпуска,
• y — неделя выпуска,
• z — номер партии.

Пример: J9FQB.
