BMS 2S 20A Плата защиты батареи литий-ионного аккумулятора, контроллер li-ion 18650

BMS 2S 20A Плата защиты батареи литий-ионного аккумулятора, контроллер li-ion 18650

Плата обеспечивает защиту двух последовательно соединенных  li-ion  аккумуляторов по двум событиям, первое не допуская разряд ниже допустимой нормы , второе от превышения допустимого напряжения при заряде  акб.  Защита срабатывает при отклонении от заданных параметров любого из двух включенных аккумуляторов.  Так же в схеме реализована защита по превышению тока и детектор короткого замыкания .

Технические параметры:

Тип модуля: BMS 2S  (Battery Management System) – система управления батареей.
Напряжение на выходе платы:   7.4......8.4 В
Отключение по превышению напряжения на одном акб:  4.25.....4.35  В
Возобновление заряда при падении напр. на одном плече до   4.1 В
Защита при падении напряжения на любом из акб до:  2.3.....3  В
Восстановление защиты от падения напряжения  при заряде каждого плеча более 3 В
Пиковый ток:  20 A
Напряжение полного заряда каждого АКБ: 4.2 В
Напряжение полного заряда всей сборки АКБ: 8.4 В
Размеры: 45х15х3.4мм

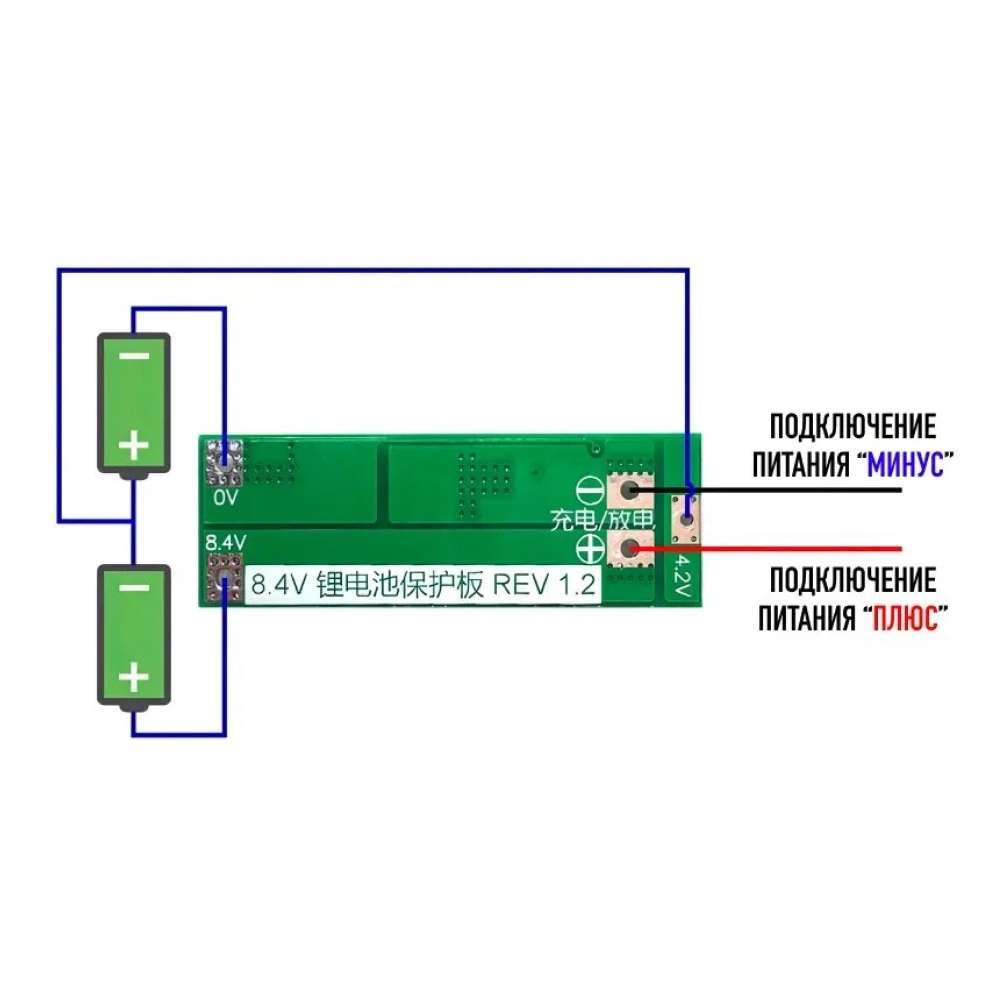

Схема подключения
