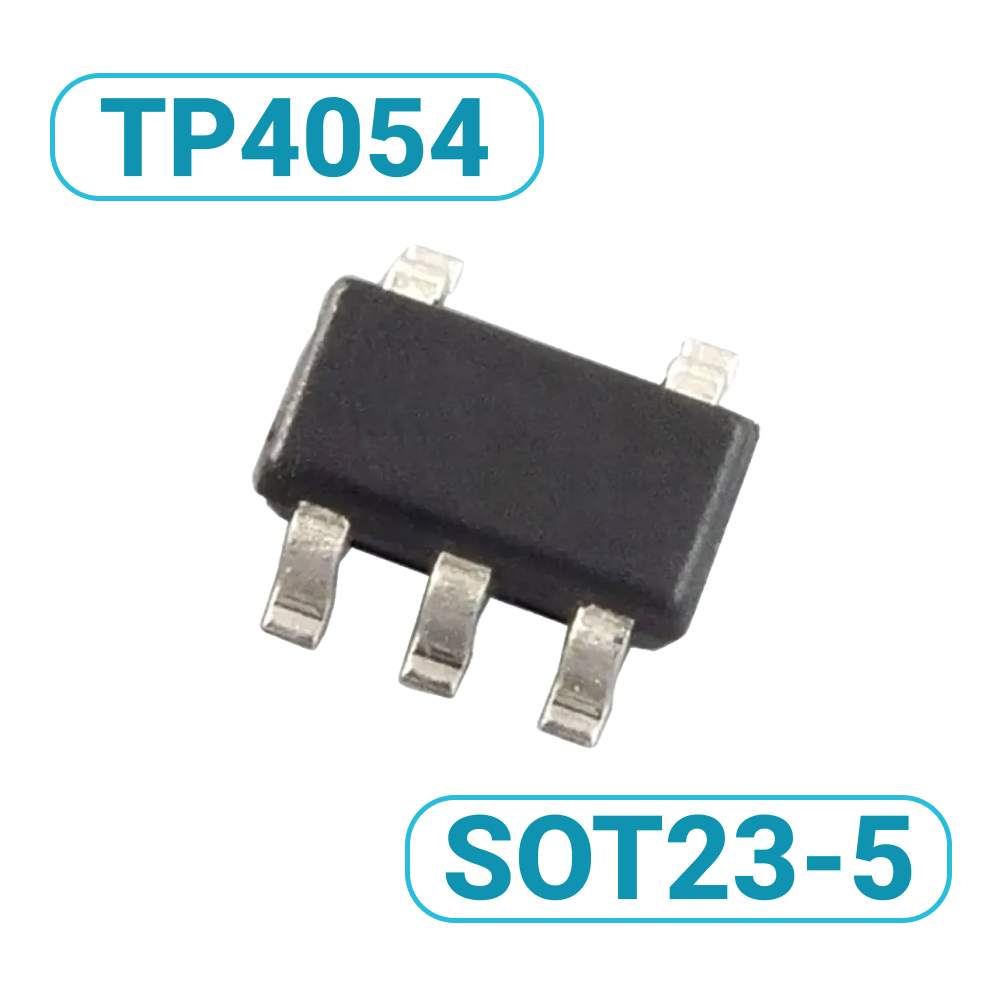

TP4054 Контроллер заряда Li-lon батареи TP4054-4.2 LTH7, 54b SOP25

TP4054 Контроллер заряда Li-lon батареи SOP25

• Артикул: CHP189
• Название микросхемы TP4054  (TP4054-4.2)
• Производитель: UTD Semiconductor Co.,Ltd  (UMW)
• Полный аналог  TP4054  - LTC4054
• SMD маркировка на корпусе  LTH7 UMW или 54b, 4054
• Ток заряда до 800мА
• Оптимальное напряжение питания от 4.3 до 6 В
• Допустимый рабочий диапазон напряжение питания  от 4.2 до 6.5 В
• Индикация заряда на выводе  CHRG
• Защита от КЗ на выходе
• Защита от перегрева(снижение тока заряда при температуре больше 120 градусов)
• Минимальное число дополнительных деталей в схеме
• Тип корпуса SOP25  (SOP23-5)

Ток заряда: задается резистором между пятым выводом PROG микросхемы и общим проводом по формуле I=1000/R, где I-ток заряда в миллиамперах, R-сопротивление резистора в килоомах.

Распиновка TP4054

Простейшая схема включения TP4054

Структурная схема    TP4054

Простейшая схема включения с индикацией заряда  TP4054
