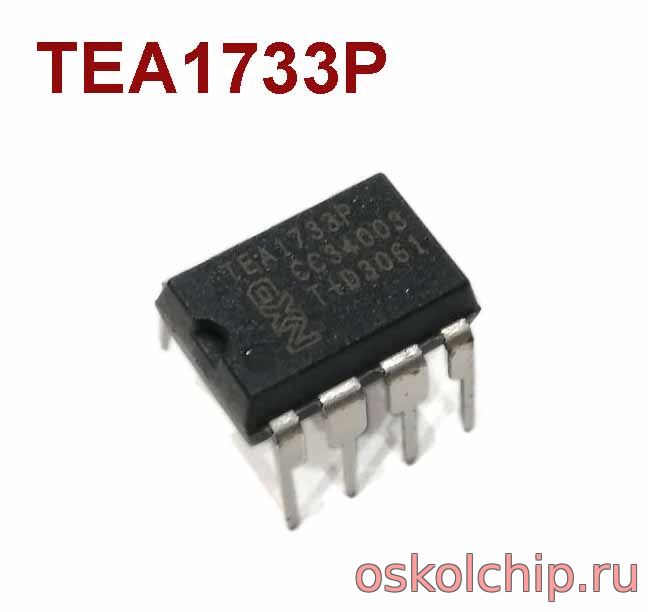

TEA1733P ШИМ контроллер TEA1733LP DIP-8

TEA1733P  ШИМ контроллер DIP-8

Описание и характеристики TEA1733
Артикул: CHP220
Полное название TEA1733P
Напряжение питания (Старт)    20.6 ± 2 В
Напряжение питания (Старт)    12.2 ± 1 В
Предельно допустимое напряжение пит.     30 В
Рабочая частота   66.5 кГц
Тип корпуса:   DIP-8

Отличие между микросхемами микросхемами TEA1733P  и TEA1733LP   в алгоритме работы OPP (OverPower Protection) - защита от превышения входного (сетевого)  напряжения. TEA1733P  - после срабатывания защиты пытается перезапустится через определенные промежутки времени. TEA1733LP    после срабатывания защиты микросхема блокируется до тех пор пока не отключить источник питания (сделать сброс). Эти микросхемы являются полностью взаимозаменяемыми.

Конфигурация выводов TEA1733

Типовая схема включения микросхемы TEA1733

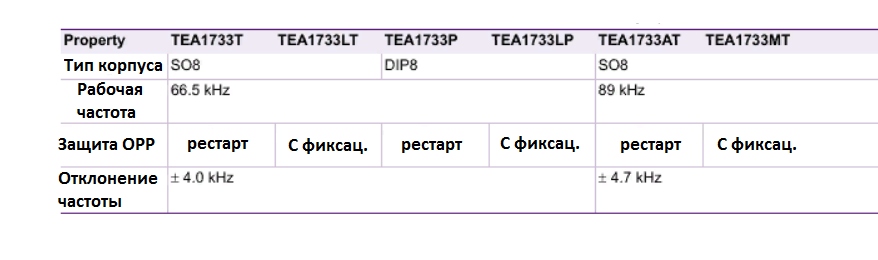

Функциональное и конструктивное различие микросхем TEA1733
зашифрованное в буквенном коде окончания маркировки

Функциональная  схема микросхемы TEA1733

	Datasheet TEA1733 .
	PDF  346.83 kБ
