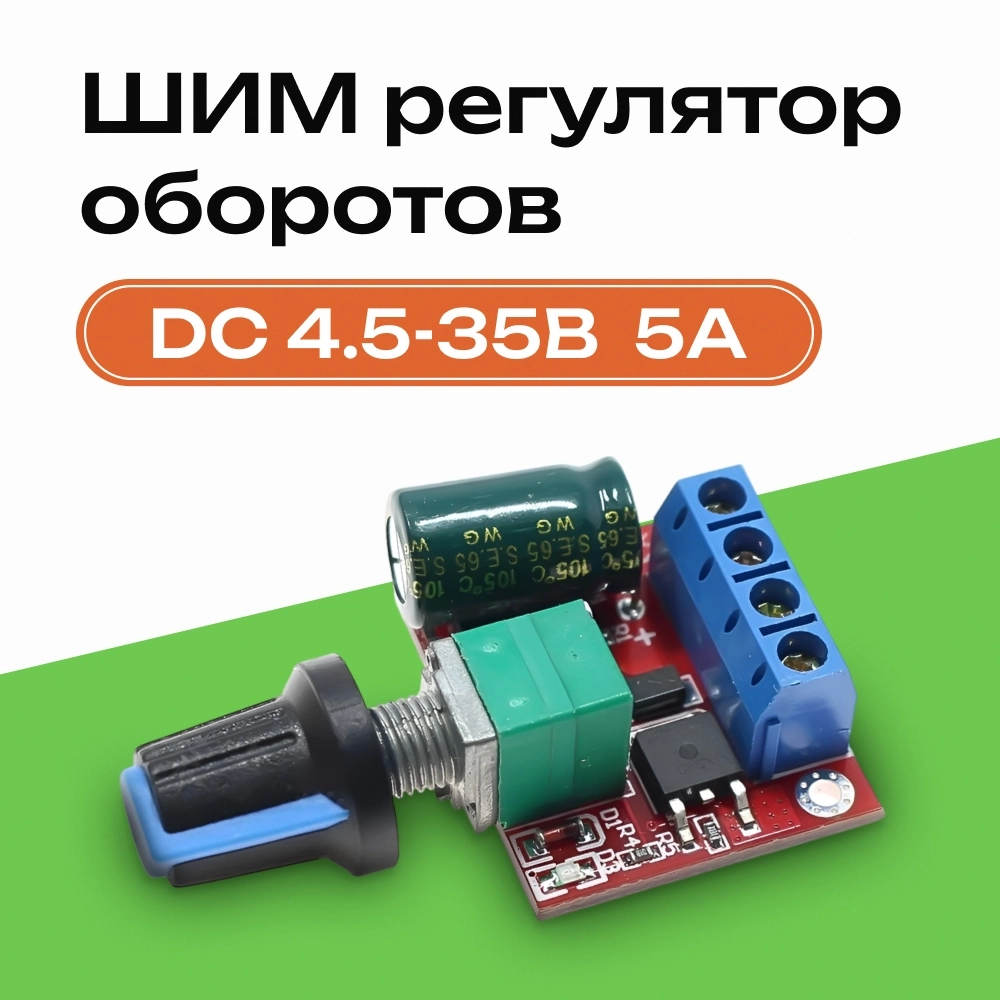

ШИМ регулятор мощности ( оборотов ) двигателя 4.5-35В 5А

ШИМ регулятор оборотов двигателя 4.5-35В  5А

Описание:
Артикул: MOD012
Тип модуля:  ШИМ регулятор , DC регулятор мощности
Назначение: Регулятор мощности
Постоянного тока, током до 5 А
Максимальный рабочий ток:   5 А
Входное напряжение модуля Vin: 4.5....35В
Максимальная мощность:   90 Вт
Рабочая частота :  20 КГц
Диапазон регулировки скважности импульсов:  0....99.9%
Партномер: HW-687 (ESC4.5-35-5)

Модуль ШИМ (PWM) регулятора, как правило, используется в качестве диммера напряжения постоянного тока для управления скоростью электромоторов, яркости ламп накаливания, светодиодов и прочего. Потенциометр управления скважностью оснащен выключателем в нижнем пределе шкалы регулирования, что позволяет отключать модуль от питания без дополнительных коммутирующих устройств. Также на модуле расположен светодиодный индикатор, свидетельствующий о включении модуля.

Активные компоненты модуля  (могут отличатся):
NE555 - выполняет роль генератора ШИМ сигнала
AOD4184 - в роли силового ключа
HM5350B - линейный стабилизатор 5В для питания схемы
