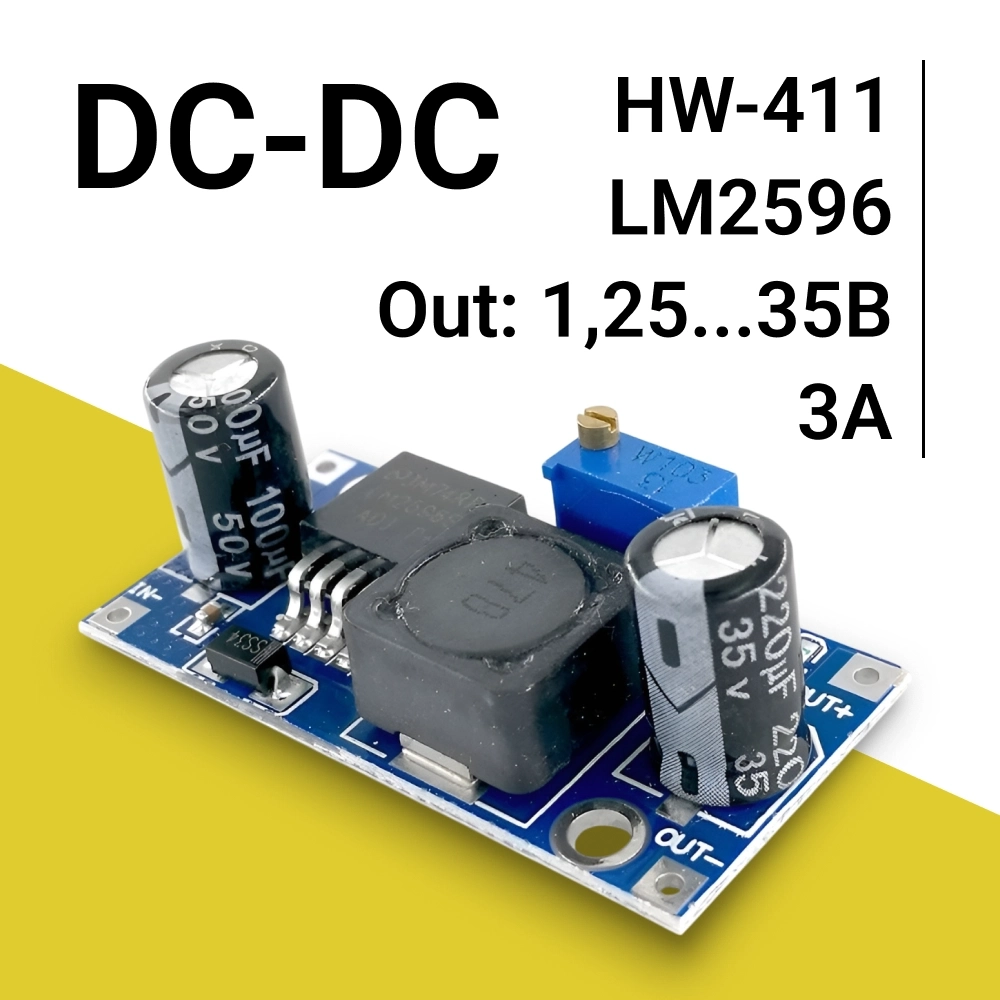

LM2596 DC-DC модуль регулируемый стабилизатор напряжения hw-411

LM2596 DC-DC модуль регулируемый стабилизатор напряжения hw-411

Описание модуля

Артикул:  MOD008
Модель:  HW-411  (версия с DIP конденсаторами)
Тип преобразователя:  понижающий  (Step-Down Switching)
Микросхема преобразователя:  LM2596
Входное напряжение:     3.........40 В
Выходное напряжение:    1.3.....30 В
Выходное напряжение максимальное до :  35 В
Номинальный выходной  ток:   2A
Максимальный  выходной  ток:   3A    ( только с дополнительным радиатором )
Эффективность преобразования  до:  92%
Пульсация на выходе не более :   30mV
Рабочая температура:  -40......+85 ^оС
Размеры модуля:  43 мм * 21 мм * 15 мм
При превышении выходной мощности более 10 Вт  желательно использовать дополнительный теплоотвод или обдув.


  Структурная схема и типовая схема включения LM2596
