SM2082 LED драйвер для светодиодных ламп SOP-8 SM2082B, SM2082C CHP053

Микросхемы

Артикул: CHP053
В наличии: 14 шт.
Вес: 0.001 кг.

Рейтинг: 3.9/8

1
2
3
4
5

Колличество:

В Корзину

Купить сейчас

40.00руб.

SM2082 LED драйвер для светодиодных ламп SOP-8 SM2082B

SM2082B - Двухканальный светодиодный драйвер, стабилизатор тока .

Артикул: CHP053
Номинальный выходной ток на канал  5 ......60 мА
Предельно допустимый выходной ток на 2 канала: 120 мА
Диапазон выходного напряжения 6.5........450 В
Тип корпуса: ESOP8 (SOP-8)
Артикул: CHP053

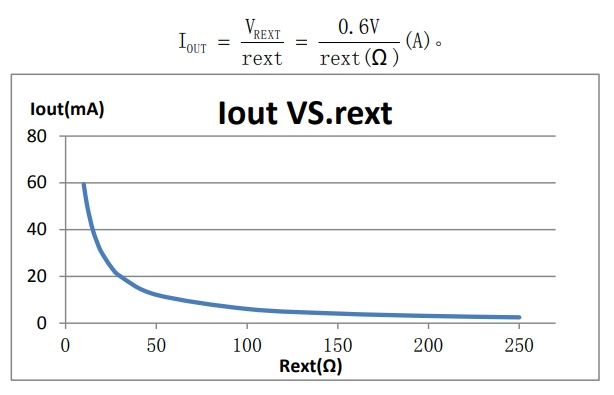

Выходной ток SM2082 задается резистором на входе  rext , и рассчитывается по формуле
I_out= V_ref/ rext , где I_out= Выходной ток в амперах  V_ref= 0,6В (опорное напряжение микросхемы), rext = резистор в омах

Примеры: резистор 10 Ом = ток 60 мА, 15 Ом = 40 мА, 30 Ом = 20 мА и т.д.

Назначение выводов SM2082

Структурная схема SM2082

Схема включения SM2082 на 1канал

Схема включения SM2082 на 2 канал

Включения нескольких SM2082 для увеличения тока
