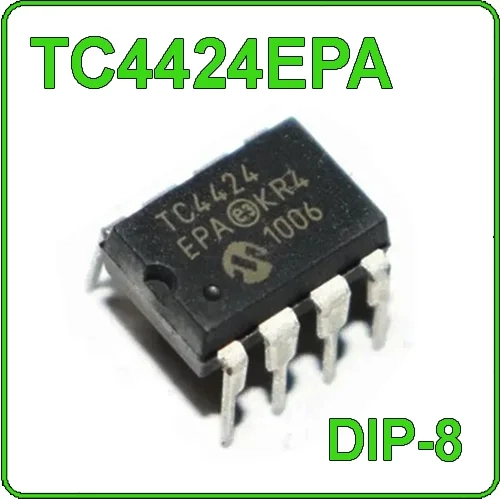

TC4424EPA Двойной драйвер на MOSFET 3А DIP-8 TC4424

TC4424EPA Двойной драйвер на MOSFET 3А DIP-8 TC4424

TC4424EPA  описание и характеристики
Артикул: CHP221
Максимально допустимый ток на выходе:  3 А
Номинальный ток на выходе   1,5 А
Максимально допустимое напряжение питания:   22 В
Диапазон питающих напряжений:   4,5.......18 В
Вход логическая "1" HO     2.4....Vdd
Вход логический "0" LO      0......0,8 В
Полное название TC4424EPA
Маркировка на корпусе TC4424 / TC4424EPA
Диапазон рабочих температур:    -40°C......+85°C

Что означает окончание EPA ?
E - температурный диапазон, означает рабочую температуру  -40°C......+85°C
PA - тип корпуса, означает что микросхема в корпусе DIP-8 (PDIP8)

TC4424EPA - быстродействующий сдвоенный драйвер с выходом на MOSFET  имеющий гистерезис переключения  в 300мВ по входному , обеспечивающий помехоустойчивость схемы.  Применяется в устройствах автоматизации для управления низковольтными нагрузками в бытовом диапазоне температур. Работает непосредственно с TTL и КМОП логикой.

Различия семейства TC4423/TC4424/TC4425
TC4423  два драйвера со встроенным инвертором упр. сигнала
TC4424  два драйвера без инвертирования  упр. сигнала
TC4425  один драйвер с инвертором + один драйвер без инвертора.

Блок схема одного плеча микросхемы TC4424

Назначение выводов TC4424EPA
