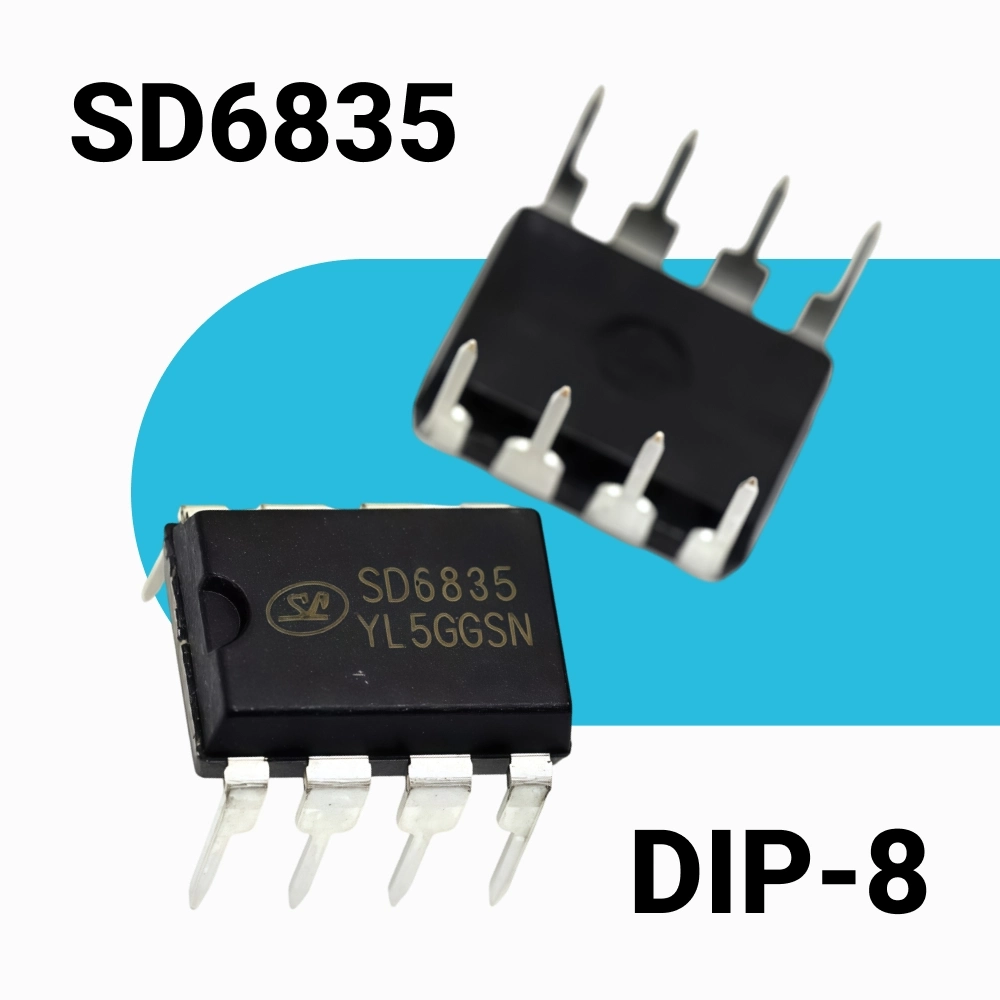

SD6835 ШИМ контроллер со встроенным ключем DIP-8 CHP138


  • Артикул: CHP138
  • В наличии: 269 шт.
  • Вес: 0.001 кг.

Рейтинг: 4.1/15
Колличество:

88.00руб.
SD6835 ШИМ контроллер

SD6835 ШИМ контроллер со встроенным ключем DIP-8



Описание и характеристики:
Артикул: CHP138
Полное название:  SD6835
Рабочая частота:     изменяемая 25~67 KHz
Максимальная выходная мощность:  26 Вт
Максимальное напряжение силового ключа:  650 В
Максимальное напряжение питания:    28 В
Мощность рассеивания:  6.3 В
Диапазон рабочих температур:    -25.....+85  °C
Напряжение старт микросхемы   14.5.......17 В
Напряжение стоп микросхемы    7.5...........9.5 В



Назначение выводов SD6835

1   GND   - Общий вывод (земля,масса)
2   CS   - (current sense) Подключается резистивный датчик тока,
               низкоомный резистор на общий  провод, на этом выводе осуществляется контроль                           максимального тока через встроенный MOSFET транзистор.
3   VCC  -  Вход питания микросхемы
4   FB     -   Вход обратной связи
5   NC    -   не используется
6, 7, 8    Drain   - Сток встроенного
MOSFET

Конфигурация выводов SD6835





Типовая схема включения SD6835









Теги: SD6835, ШИМ, DIP-8, контроллер, со встроенным ключем, БП
