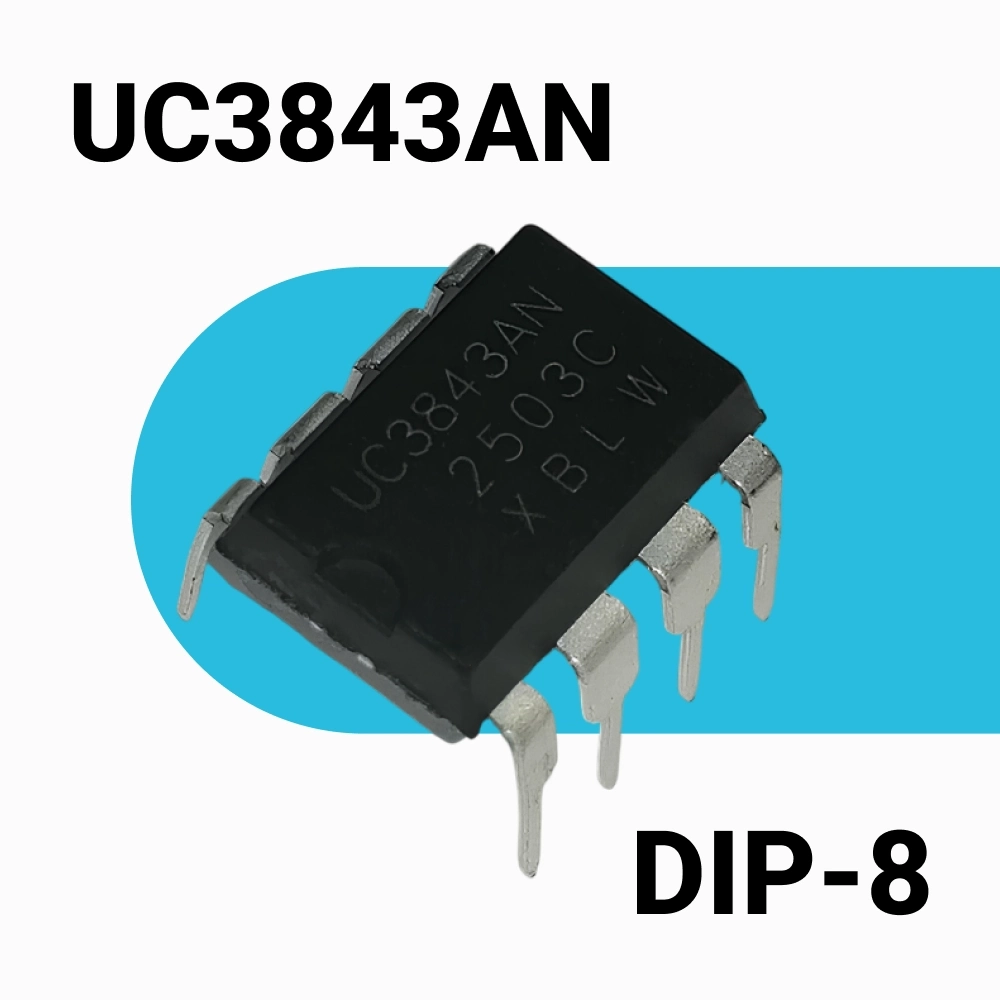

UC3843AN ШИМ-контроллер 3843 ( KA3843) UC3843 DIP-8 PWM CONTROLLER CHP131

UC3843AN ШИМ-контроллер 3843 ( KA3843)
UC3843 DIP-8 PWM CONTROLLER



Микросхема 3843 представляет собой ШИМ (широтно-импульсный) преобразователь, в основном применяется для работы в режиме DC-DC(преобразовывает постоянное напряжение одной величины в постоянное напряжение другой) преобразователя.



Артикул: CHP131
Полное наименование:  UC3843AN
Частота генератора:  52 кГц
Максимальная частота преобразователя:   500  кГц
Максимальная скважность преобразователя, 94-100%
Рабочая температура    0…+70 °С
Напряжение на выходе Vref.  :    4.95 - 5.1 В
Напряжение питания:           9.......30 В
Встроенный стабилитрон по питанию:  34 В
Напряжение старта  ( UVLO on ) :             8.5 В
Напряжение сброса  ( UVLO off )  :            7.6 В
Корпус  DIP-8



Назначение выводов   UC3843



Типовая схема включения UC3843A







	Datasheet  UC3843
	PDF   295.06 Kb
