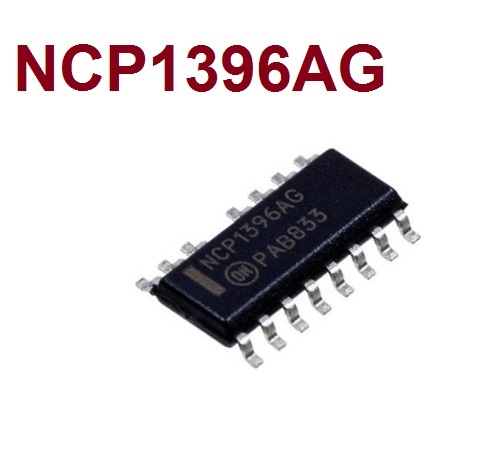

NCP1396AG микросхема ШИМ контроллер блока питания NCP1396 SO-16 CHP133

NCP1396AG микросхема ШИМ контроллер блока питания NCP1396 SO-16

Описание и характеристики
Артикул:  CHP133
Наименование:  NCP1396AG
Порог включения VCC on  12,3.......14,3 В
Минимальное рабочее напряжение после включения    8.5......10.5 В
Максимально допустимое напряжение питания Vcc на pin 12        20 В
Диапазон рабочих температур     -40 .......+125 ^оC
Рабочая частота   50.....500 кГц
Тип корпуса:  SO-16  (soic-16, sop-16)

Обратите внимание на отличие NCP1396AG и NCP1396BG, оно состоит в стартовом напряжении Vcc , минимальное напряжение запуска NCP1396A  - 13.4 В , а для NCP1396B это напряжение составляет  10.5 В , максимальное напряжение Vcc у микросхем одинаковое 20В

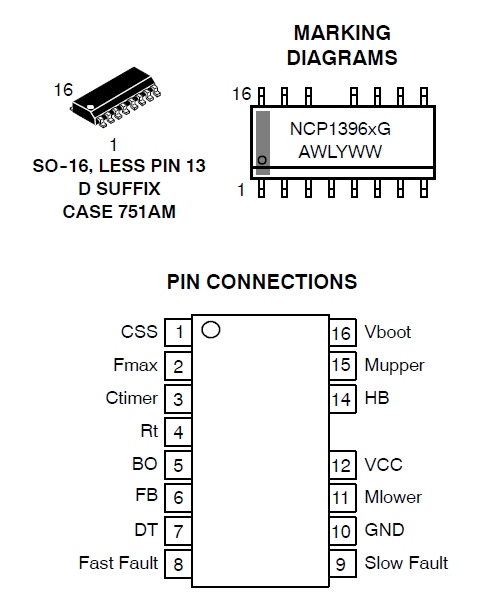

Конфигурация  выводов  NCP1396

Типичная схема включения   NCP1396A  и NCP1396B
