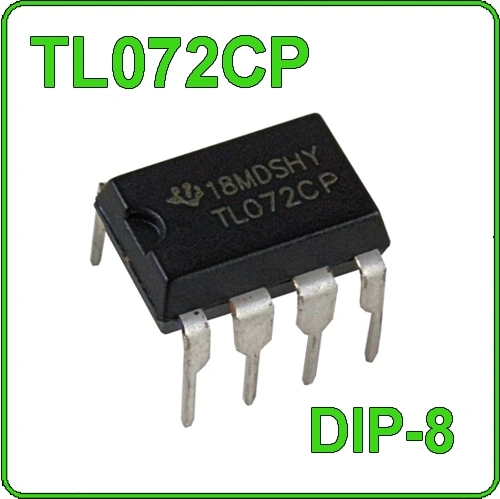

Микросхема TL072CP операционный усилитель DIP-8

Двухканальный малошумящий операционный усилитель с малым температурным дрейфом для работы в бытовом диапазоне температур (0..+70°С). Входные каскады TL072 выполнены на полевых транзисторах, что обеспечивает высокое входное сопротивление ОУ.


Артикул: CHP208
Напряжение смещения ±3mV (тип.) / ±10mV (макс.)
Температурный дрейф напряжения смещения 10µV/°C
Синфазный входной ток         30pA(тип) / 200pA(макс.)
Дифференциальный входной ток 5pA (тип.) / 100pA(макс.)
Входное сопртивление     10¹²om
Выходной ток (к.з.) 10mA / 40mA (тип.)/ 60mA(макс.)
Коэффициент ослабления синфазных помех 70dB / 86dB(тип.)
Коэффициент ослабления нестабильности питания     70dB     86dB(тип.)
Ослабление сигнала других каналов         120dB
Коэффициент усиления по напряжению на большом сигнале     25V/mV     200V/mV(тип.)
Диапазон входных напряжений     ±11V / +15V , -12V (тип.)
Размах выходного напряжения                 ±10V / ±13,5(тип)
Ток потребления (на один усилитель)       1,4mA(ном) / 2,5mA(макс.)
Коэффициент гармонических искажений             0,01%
Допустимая скорость нарастания       8V/µS / 13V/µS
Граничная частота          2,5MHz/4MHz (тип.)

Технические характеристики TL072

Корпус    8-DIP
Рабочая температура    0°C ~ 70°C
Напряжение-выходное, Single/Dual (±)    6 V ~ 36 V, ±3 V ~ 18 V
Ток выходной / канал    40mA
Ток выходной    1.4mA
Напряжение входного смещения    3000µV
Ток - входного смещения    20pA
Полоса пропускания    4MHz
Скорость нарастания выходного напряжения    16 V/µs
Число каналов    2
Тип усилителя    J-FET
Lead Free Status / RoHS Status    Lead free / RoHS Compliant

	Datasheet   TL072
	PDF   294.79 Kb
