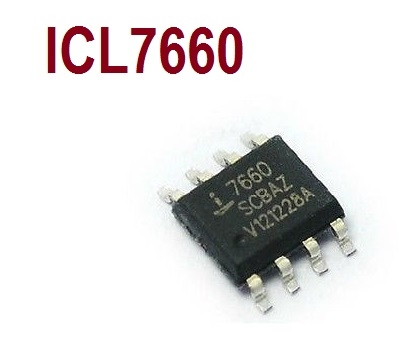

ICL7660AIBAZA Инвертирующий преобразователь напряжения SOP-8 ICL7660

ICL7660 Инвертирующий преобразователь напряжения SO-8


Описание и характеристики:

Артикул: CHP043
Наименование:     ICL7660A
Полный партномер:    ICL7660AIBAZA
Код на корпусе:     7660  AIBAZ
Диапазон входных напряжений:      +1.5.......+12 В
Диапазон выходных напряжений:     -1.5.......-12 В
Выходное напряжение в режиме удвоителя:  до  +18,6 В
Рабочая частота,                   10 кГц
Температурный диапазон       -40…...+85°C
Тип корпуса:     SOIC8   ( он же SO-8, SOP-8)

Основное предназначение ICL7660 это преобразователь полярности (инвертирование) из  1,5 — 12 Вольт в 1,5 — 12 но уже отрицательной полярности. Так же микросхему часто используют в качестве  удвоителя напряжения.

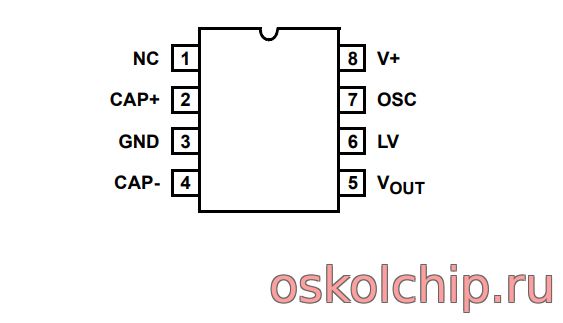

Назначение выводов ICL7660

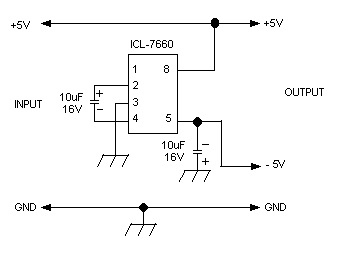

Пример схемы включения ICL7660 для реализации двухполярного питания

	Datasheet   ICL7660
	PDF   508.44 Kb
