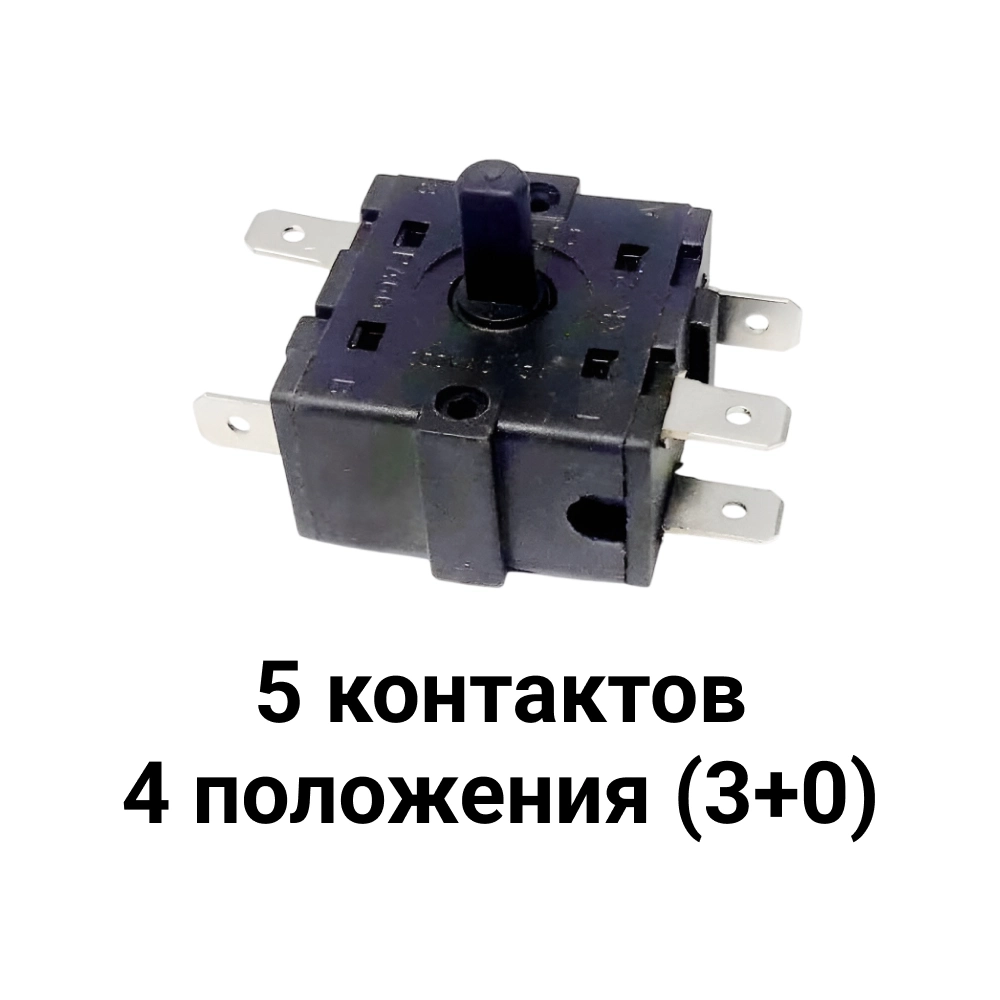

Переключатель Т100/55 RT2 4х позиционный 5 контактов для масляных обогревателей T100/55 AC 16A 250V

Переключатель T100/55 4х позиционный 5 контактов для масляных обогревателей

Артикул:  SW025
Модель: Т100/55 RT2  (DS XK-2-5p)
Количество контактов (выводов, клемм) :  5
Количество положений штока:  4  ( 3 рабочих + выключен)
Клеммы:  6.3мм
Макс. допустимый ток коммутации  AC    16A
Ном. рабочее напряжение:  250V
Тип :  переключатель поворотный
Вращение по кругу:  Нет (с упором)
Применение:  масляные обогреватели, печи, плиты, камины и т.д.

16A 250V AC

Схема переключателя T100/55  (XK-2) и габаритные размеры


Описание: переключатель поворотный Т100/55  имеет четыре положения, каждое из которых включается при повороте ручки на 30^о, положение IV достигается при повороте на 90^о (смотри положение вала на рис. выше) . На валу установлены упоры поэтому вращение по кругу не осуществляется.  Группа контактов А-1 и А-2 силовые и рассчитаны на максимальный ток 16А , контакты B-3 вспомогательные выдерживает меньший ток, часто используется для включения первого контура нагрева или индикации прибора.

Алгоритм работы Т100/55
положение "I"....... все контакты разомкнуты
положение "II"...... замкнут контакт B-3
положение "III"..... замкнут контакт B-3 и А-2
положение "IV"..... замкнуты все контакты  B-3, А-2, А-1
