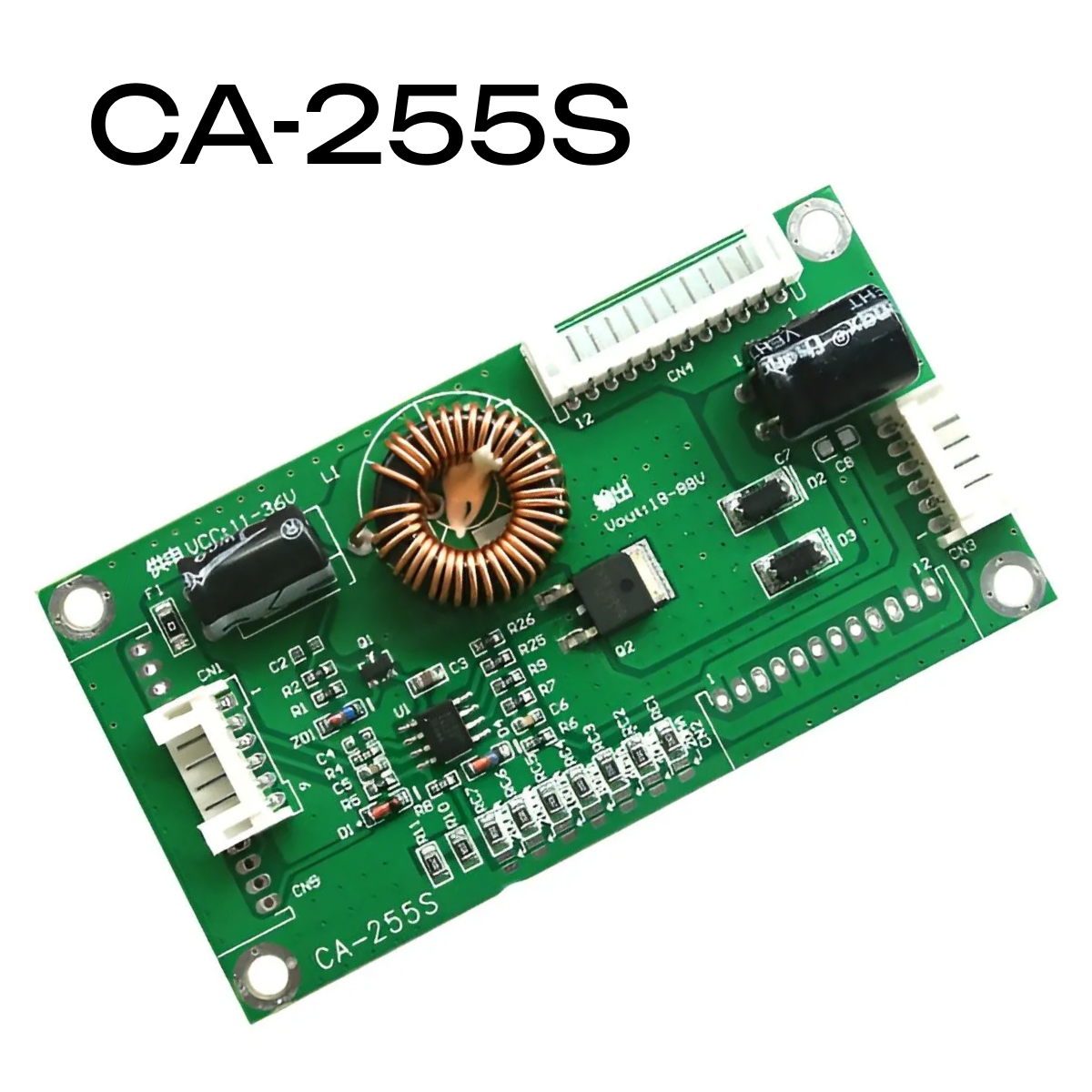

Плата драйвера для LED-телевизоров CA-255S (10-48 дюйма)

Плата драйвера для LED-телевизоров CA-255S

CA-255S — универсальный драйвер светодиодной подсветки, предназначенный для использования в ЖК-телевизорах с диагональю экрана от 10 до 48 дюймов. Он обеспечивает стабильное питание светодиодных лент подсветки, гарантируя равномерную яркость и долговечность работы.

Оснащена контроллером BIT3260 – это ШИМ-регулятор, специально разработанный для управления LED-освещением. Он обеспечивает стабильную работу в различных режимах, защищая систему от перегрева и перегрузок. Компактные размеры (85×45×14 мм) позволяют плате легко интегрироваться в различные телевизионные конструкции.

► Входное напряжение: 11–36 В постоянного тока
► Выходное напряжение: 18–88 В постоянного тока (автоматическая адаптация под LED-полосы)
► Выходной ток:
           - По умолчанию: 300 мА​
           - Регулируемый диапазон: 20–1000 мА
► Переключатель (ON/OFF): есть​
► Регулировка яркости: есть
► Чипсет: BIT3260 (контроллер ШИМ)
► Рабочая температура: от -20°C до 85°C​
► Рабочая влажность: 5%–95% относительной влажности​
► Размеры: 85×45×14 мм
► Вес: 15 г

► Распиновка разъемов:
- VCC: положительный полюс источника питания (обычно 12 В или 24 В)​
- VCC: дублирующий положительный полюс питания​
- ON/OFF (EN): сигнал включения/выключения (обычно 3,3 В или 5 В)​
- VADJ: регулировка яркости (опционально)​
- GND: отрицательный полюс источника питания (земля)​
- GND: дублирующий отрицательный полюс питания​
- LED+: подключение к положительному контакту светодиодной ленты​
- LED-: подключение к отрицательному контакту светодиодной ленты

► Настройка выходного тока:
Выходной ток можно регулировать путем замыкания определенных контактных площадок на плате:​
- RC1: 20 мА​
- RC2: 40 мА​
- RC3: 60 мА​
- RC4: 80 мА​
- RC5: 100 мА​
- RC6: 200 мА​
- RC7: 200 мА​
Примечание: увеличение тока должно производиться плавно, чтобы избежать перегрузки светодиодной ленты.
