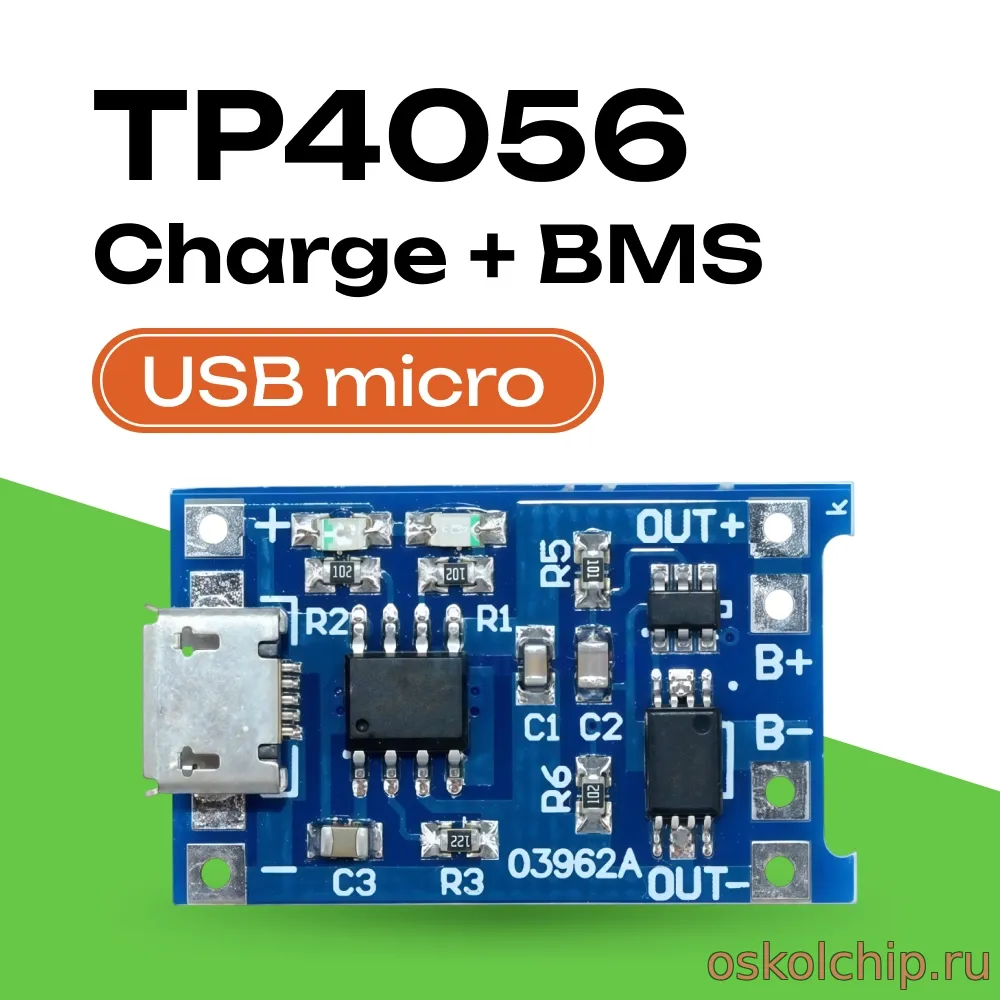

Модуль заряда TP4056  c защитой от перезаряда, переполюсовки и короткого замыкания с micro USB разъемом


Модуль основан на чипе TP4056 — контроллере заряда Li-ion аккумуляторов со встроенным термодатчиком от NanJing Top Power ASIC Corp, это завершенное изделие с линейным зарядом по принципу постоянное напряжение/постоянный ток для одноэлементных литий-ионных аккумуляторов.Так же в схему добавлены два чипа: DW01 - схема защиты от перезаряда, переполюсовки , короткого замыкания и ML8205A(сдвоенный ключ MOSFET).
На выводах OUT+  и OUT-  обходящих DW01A и ML8205A  (FS8205A) тоже присутствует защита от перезарядки решенная в чипе 4056  , но она не обеспечивает защиту от КЗ и переполюсовки.

Артикул: MOD011

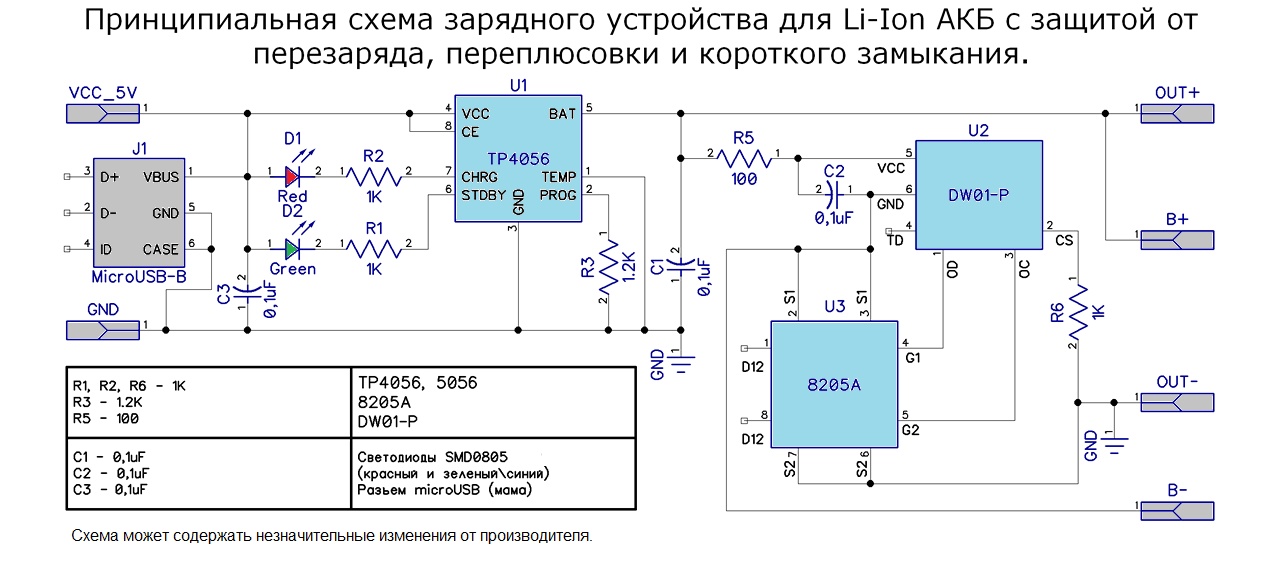

Схема модуля на TP4056 + DW01A :



Резистор PROG (R3)— Программирование тока зарядки (1.2к — 10к);
Постоянный ток зарядки и контроль напряжения зарядки выбираются сопротивлением резистора.
Для всех режимов зарядки, зарядный ток может быть выведен из формулы:



Характеристики:

• Напряжение питания +4,5...+8,0 вольт (более 5,5 В не рекомендуется, чип перегревается);
• Разъем Micro-USB на плате, для питания от USB-порта компьютера или универсального блока питания;
• Ток заряда 1,0 Ампер (1000 мА), легко программируется изменением значения резистора Rprog (от 1,2k до 10k (по даташиту, на самом деле до ~30k));
• Важно: источник питания (USB порт, USB адаптер, или др.) должен обеспечивать ток заряда с некоторым запасом. Не все порты USB могут обеспечить ток более 500 мА;
• Напряжение окончания заряда аккумулятора: 4,2 вольта;
• Светодиод индикации заряда;
• Светодиод индикации окончания заряда;
• Готовый модуль;
• Миниатюрные размеры 17 х 27,5 мм;
• Точность определения уровня заряда: 1.5%
• Рабочая температура: -10 ° C - +85 ° C
• Защита от перезаряда, переполюсовки , короткого замыкания



Документация на чип :

	Datasheet TP4056
	PDF   59.49 Kb
