Модуль заряда Li-ion аккумулятора на TP4056 c micro USB


Рейтинг: 5.0/4
Количество:

35.00руб. 45.00руб.
модуль заряда для Li-ion аккумулятора

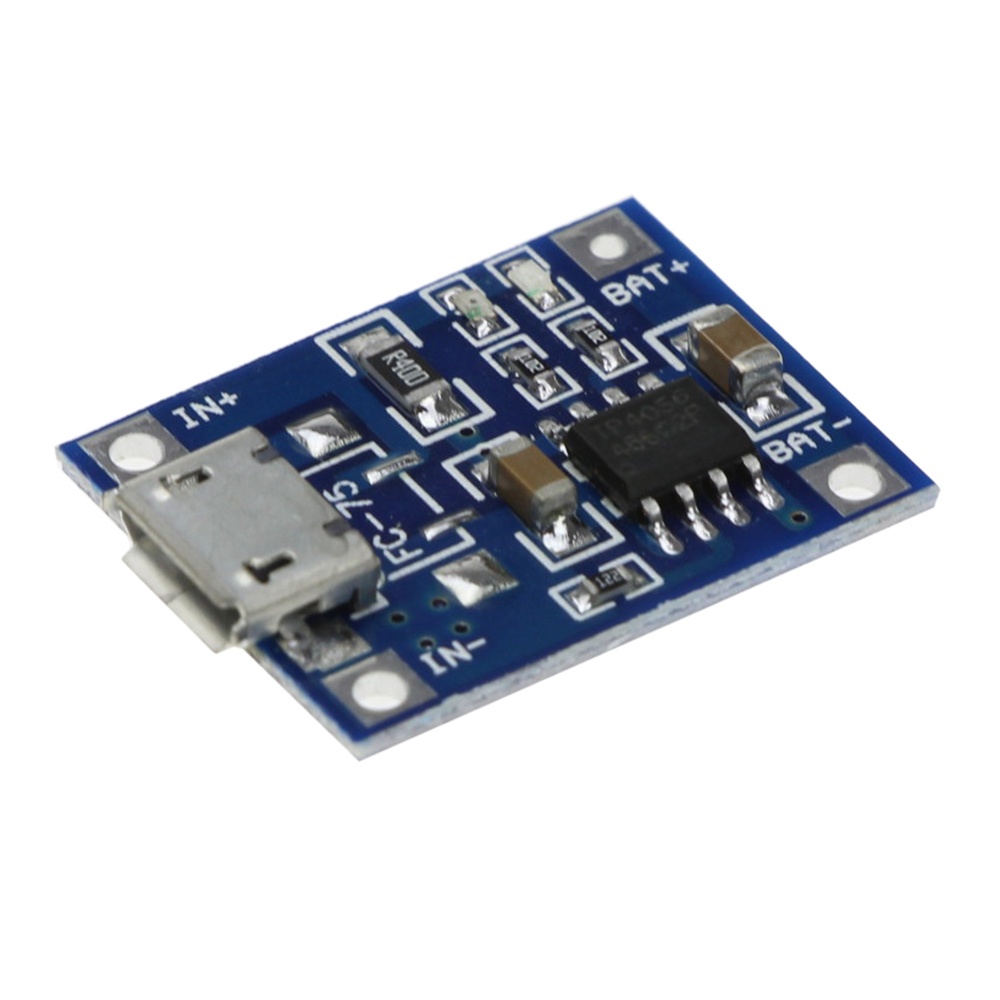

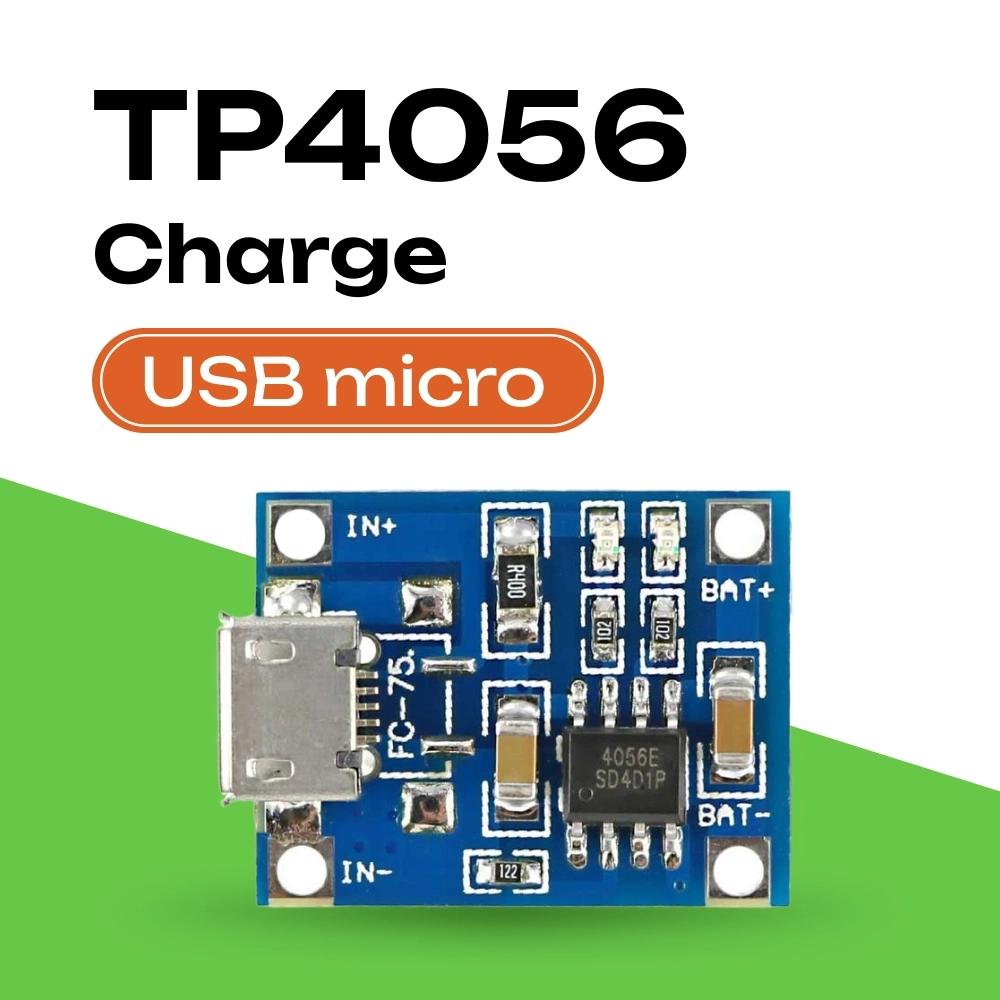

Модуль заряда для Li-ion аккумулятора на TP4056  c micro USB

Модуль основан на чипе TP4056 — контроллере заряда Li-ion аккумуляторов со встроенным термодатчиком от NanJing Top Power ASIC Corp, это завершенное изделие с линейным зарядом по принципу постоянное напряжение/постоянный ток для одноэлементных литий-ионных аккумуляторов.

Схема модуля:

Модуль заряда аккумуляторов TP4056 (micro USB)

Резистор PROG — Программирование тока зарядки (1.2к — 10к);
Постоянный ток зарядки и контроль напряжения зарядки выбираются сопротивлением резистора.
Для всех режимов зарядки, зарядный ток может быть выведен из формулы:

расчет микросхеме TP4056


Характеристики:

  • Напряжение питания +4,5...+8,0 вольт (более 5,5 В не рекомендуется, чип перегревается);
  • Разьем Micro-USB на плате, для питания от USB-порта компьютера или универсального блока питания;
  • Ток заряда 1,0 Ампер (1000 мА), легко программируется изменением значения резистора Rprog (от 1,2k до 10k (по даташиту, на самом деле до ~30k));
  • Важно: источник питания (USB порт, USB адаптер, или др.) должен обеспечивать ток заряда с некоторым запасом. Не все порты USB могут обеспечить ток более 500 мА;
  • Напряжение окончания заряда аккумулятора: 4,2 вольта;
  • Светодиод индикации заряда;
  • Светодиод индикации окончания заряда;
  • Готовый модуль;
  • Миниатюрные размеры 17 х 22 мм;
  • Точность определения уровня заряда: 1.5%
  • Рабочая температура: -10 ° C - +85 ° C



Документация на чип:

Datasheet, TP4056 .
 PDF   59.49 Kb
