Модуль mini DC-DC понижающий преобразователь HW-613 на 1V8, 2V5, 3V3, 5V, 9V,12V ADJ


Рейтинг: 5.0/5
Количество:

110.00руб. 170.00руб.

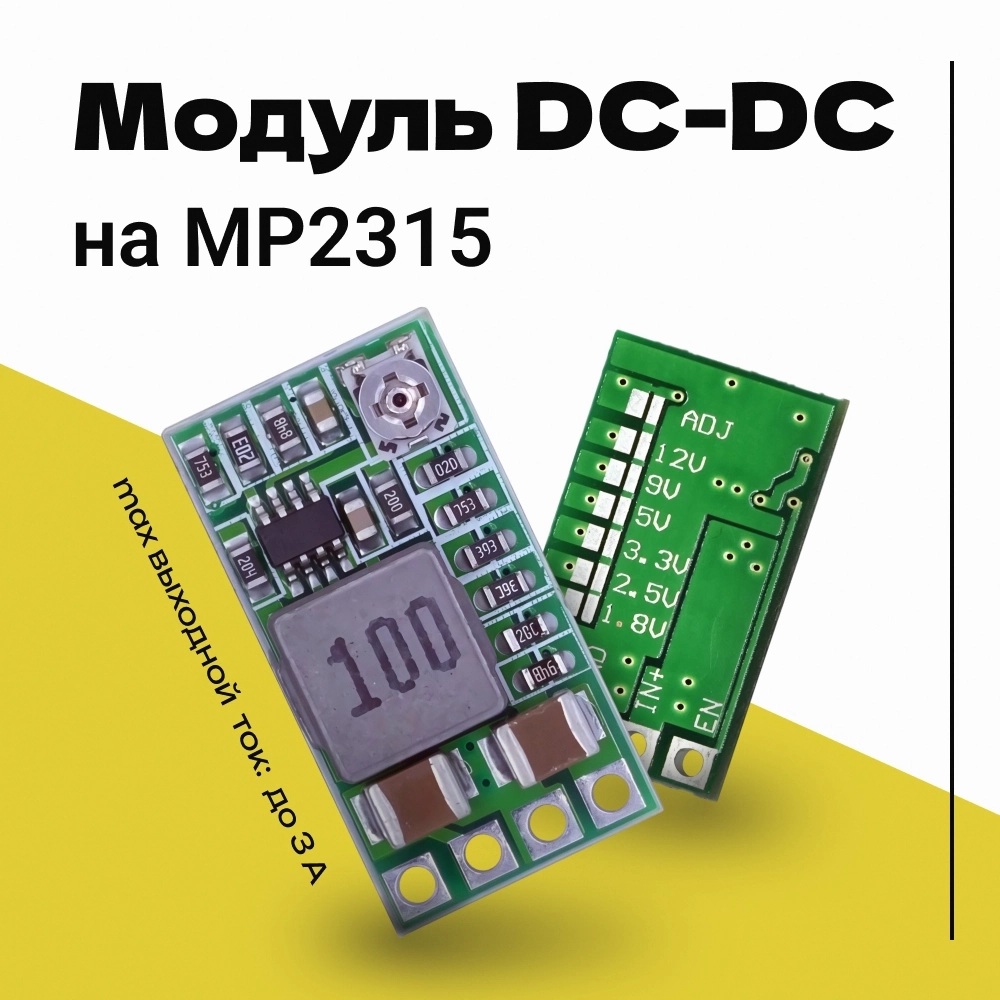

Модуль MP2315 понижающий DC-DC

Модуль mini DC-DC понижающий HW-613


Технические характеристики:
Артикул:  MOD016
Название модуля: HW-613
Тип модуля:
 Step-Down Converter  (понижающий преобразователь)
Эффективность преобразования (КПД): до 96%;
Частота преобразования : 500 кГц;
Входное напряжение: от 4.5 до 24 В;
Выходное напряжение (регулируемое): от 0.8
Выходное напряжение (фиксированное): 1.8 В, 2.5 В, 3.3 В, 5 В, 9 В и 12 В;
Пиковый выходной  ток:  до 3 А;
Номинальный выходной  ток:   2 А;
Защита: от короткого замыкания (OCP), от перегрева;
Рабочая температура: от -40 °C до +125 °C;
Защита от переполюсовки: нет;
Защита от перенапряжения: нет.
Режим энергосбережения: есть;
Размер модуля: 20х11х5мм (примерно)
Шаг отверстий на плате 2.54мм
Управляющая микросхема: MP2315, MP2314 или другая аналогичная.

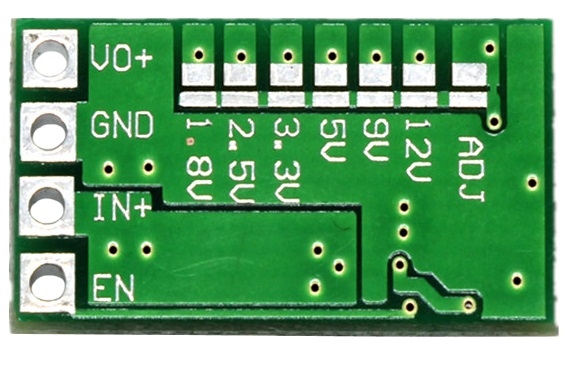

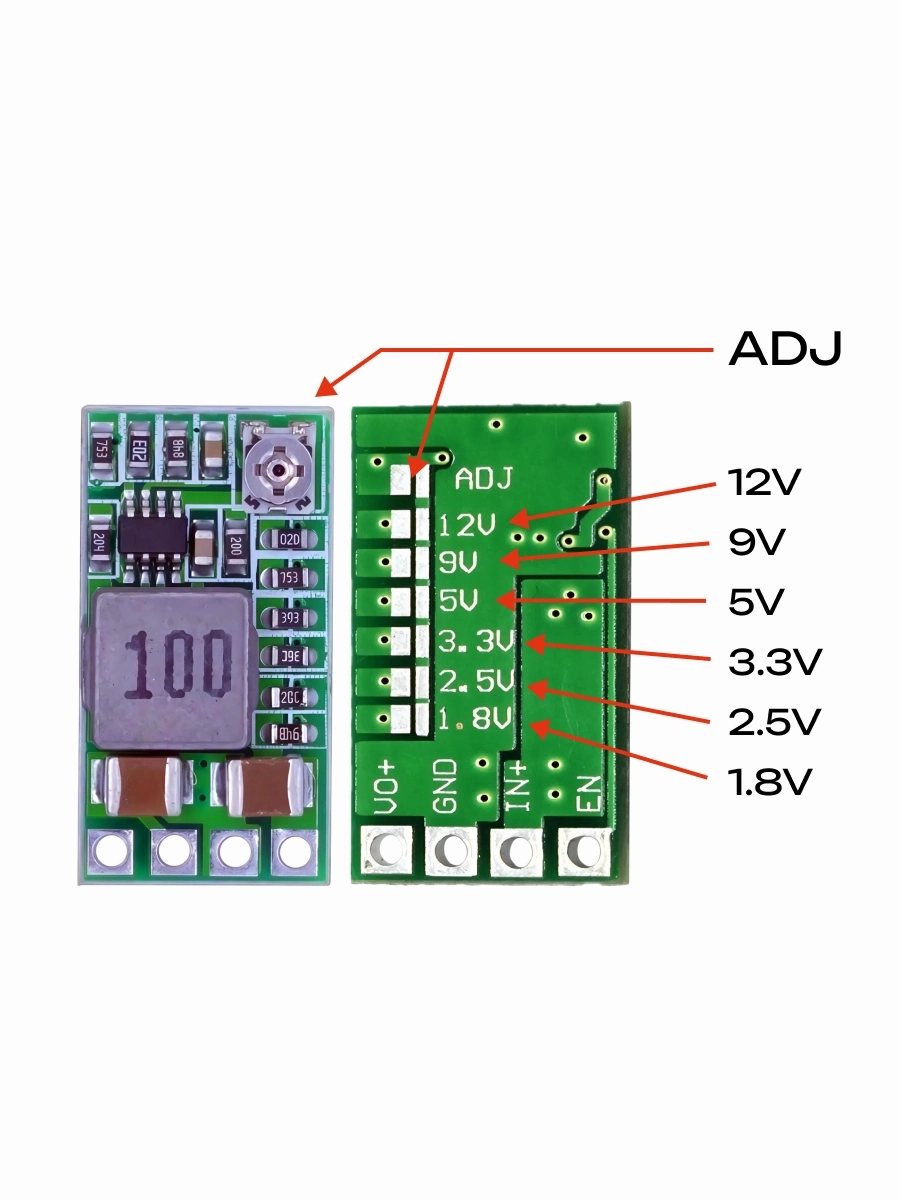

Выходное напряжение задается подстрочным резистором  установленным на плате  или  перемычками 1.8V, 2.5V, 3.3V, 5V, 9V или 12V. Для использования фиксированных напряжений нужно разрезать дорожку ADJ в наиболее тонком месте  и запаять перемычку напротив нужного напряжения.

При нагрузке более 1.5-2А рекомендуется установить теплоотвод на плату.

  Вывод “EN”  отключение стабилизатора, по умолчанию преобразователь включен, так как “EN”  подтянут к "+" питанию через резистор 200К, для отключения подать логический ноль.
  Вывод “IN+”   вход от 4.5 до 24 В
  Вывод “GND”   общий вывод
  Вывод “VO+”   Выход  от 0,8  до 24 В
